Samsung Z20
Премиум · флагман · Флагман премиум-класса на платформе HERA: точность, скорость и фотореалистичная визуализация плода.
Обзор

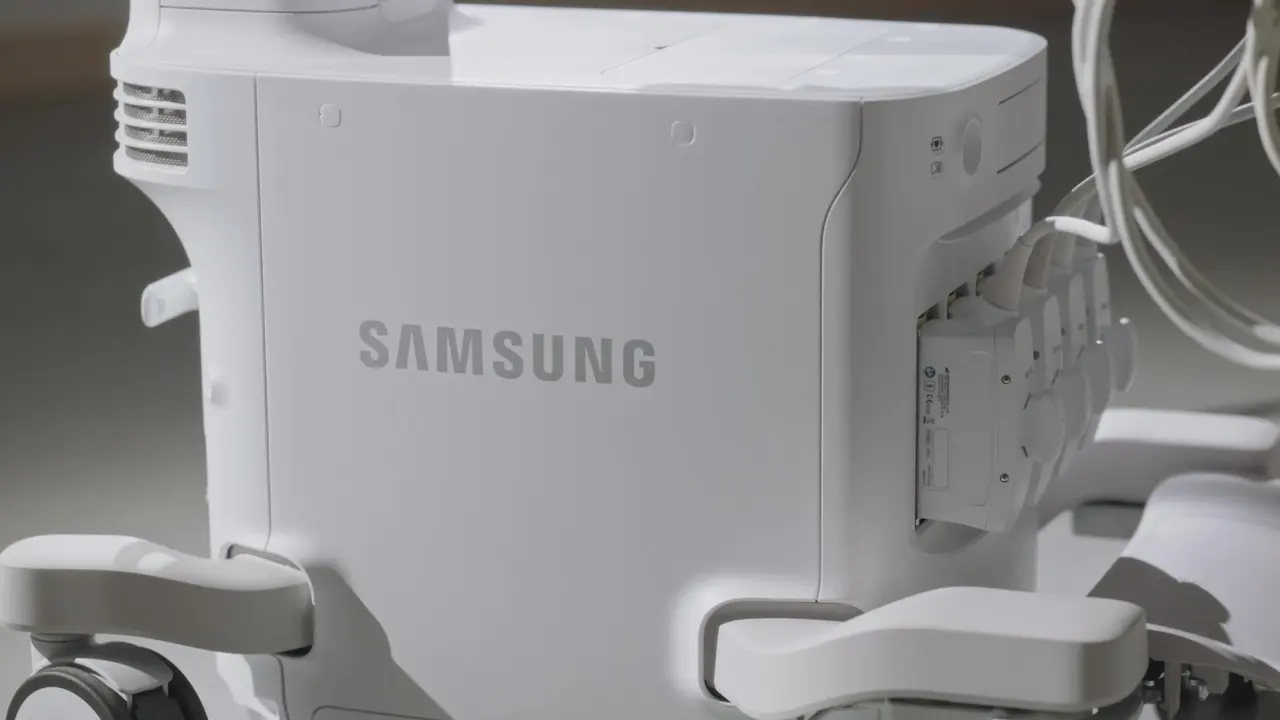

Samsung Z20 — флагманский ультразвуковой сканер премиум-класса и старшая модель платформы HERA. Это инструмент для врача, которому важны точность, скорость и удобство: аппарат берёт на себя рутинные измерения, а на сложных случаях даёт картинку, на которую можно опереться при принятии решения.
Сильнее всего Z20 раскрывается в женском здоровье — репродуктологии, акушерстве, гинекологии и маммологии. Но как многопрофильная система он закрывает и абдоминальные, сосудистые, кардиологические, неонатальные и поверхностные исследования.
- ✓ Платформа HERA, архитектура Crystal 2-го поколения с безфокусной визуализацией A-Focus
- ✓ ИИ-ассистенты: автоматическая фетометрия, разметка срезов плода и сердца
- ✓ PortraitVue™ — фотореалистичная реконструкция лица плода
- ✓ Эластография S-Shearwave™ и расширенный набор аналитических протоколов
- Монитор
- 27″ OLED 2K (2560×1440)
- Сенсорная панель
- 15.6″ touch-screen
- Порты датчиков
- 4 активных порта
- Накопитель
- встроенный SSD
- Клавиатура
- с подсветкой и трекболом
- Грелка геля
- встроенная
Обучающие видео по Samsung Z20
Короткие практические ролики: базовая настройка, режимы визуализации, допплер, измерения, работа с архивом и технологиями. Можно освоить аппарат с нуля или быстро освежить нужное.

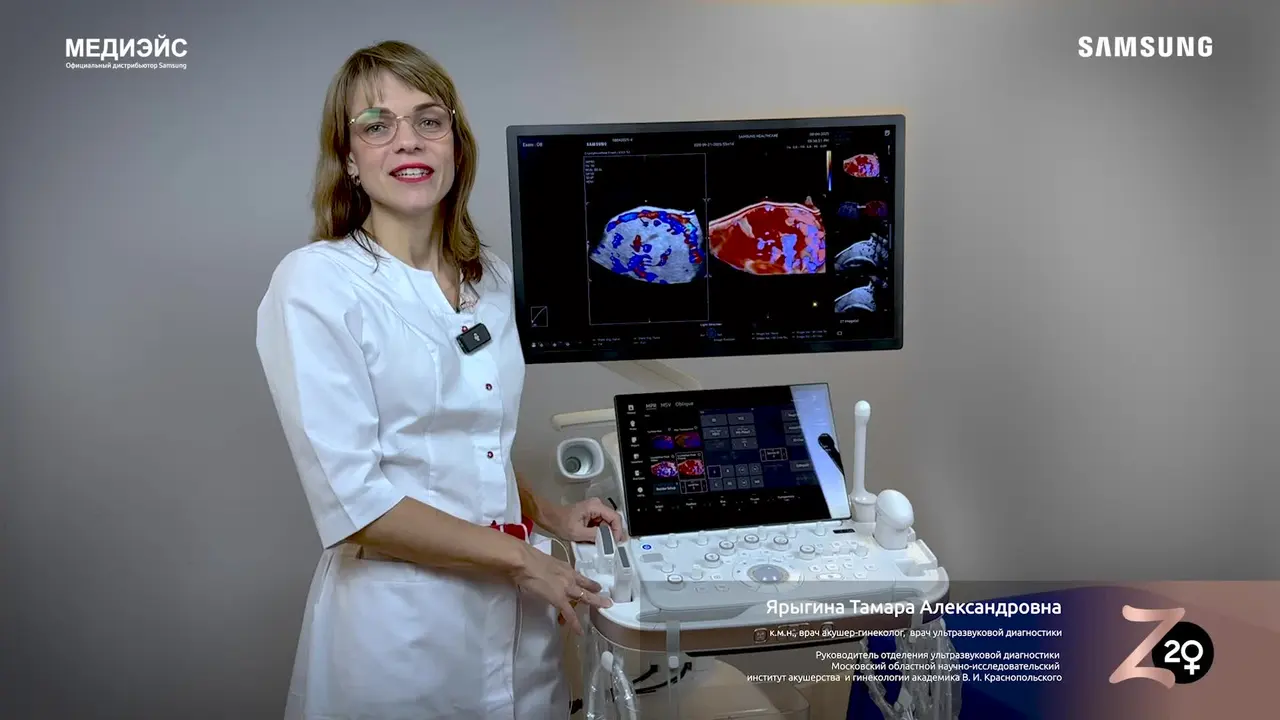

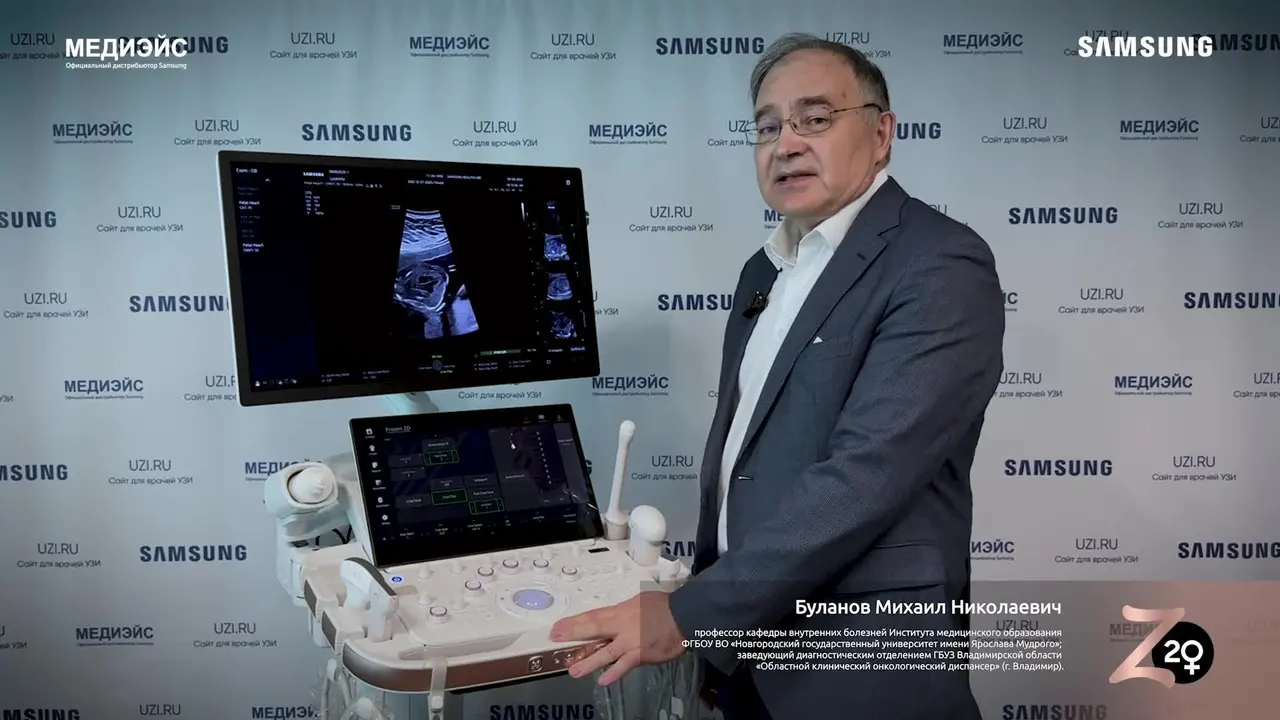

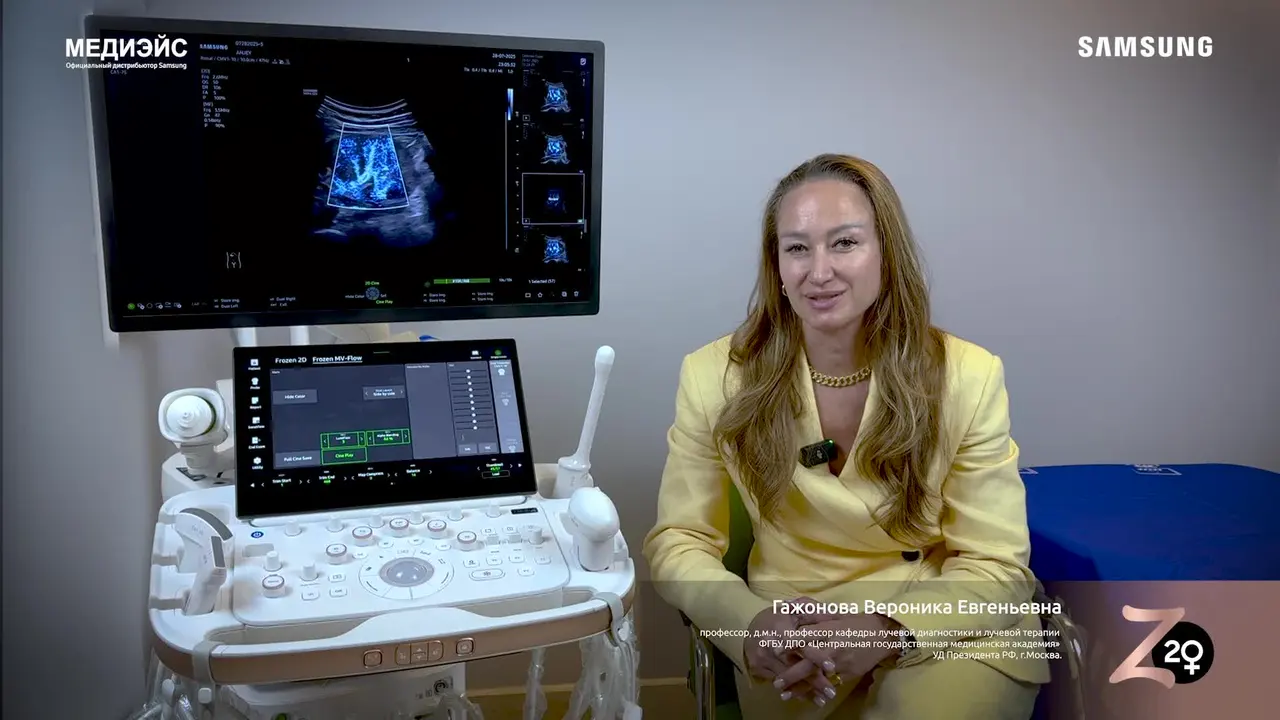

Отзывы экспертов
Что говорят о Samsung Z20 практикующие специалисты ультразвуковой диагностики — кратко и по делу, из реального опыта работы.
Возможности и технологии
Что умеет Samsung Z20 — по группам. Названия со ссылкой ведут к подробному разбору технологии.
Архитектура и качество изображения
- Crystal Architecture™ 2-го поколения →
- Обновлённая платформа формирования луча и обработки сигнала (CrystalBeam™ + CrystalLive™) — основа высокой детализации Z20.
- A-Focus
- Безфокусная визуализация: изображение сфокусировано в каждой точке по всей глубине, без выбора зоны фокуса вручную.
- ClearVision →
- Фильтрация в реальном времени — убирает спекл-шум и артефакты, усиливает контуры тканей.
- MultiVision →
- Складывает изображение из нескольких углов инсонации, повышая детализацию и снижая количество артефактов.
- HQ Vision™ →
- Динамический фильтр, который в реальном времени исправляет «смазанность» изображения через деконволюцию.
- ShadowHDR™
- Улучшает визуализацию участков, попавших в акустическую тень, за счёт избирательной фильтрации.
- S-Harmonic™ →
- Тканевая гармоника с фазовой инверсией — чистая картинка глубоких структур, особенно у крупных пациентов.
Кровоток
- MV-Flow™ →
- Визуализация микроциркуляции в тканях и органах, в том числе в объёмном 3D-режиме.
- LumiFlow™ →
- Стереоскопическое отображение картированного кровотока — сосуды воспринимаются объёмно, «с глубиной».
- S-Flow™ →
- Двунаправленный энергетический допплер для мелких сосудов и медленного кровотока.
- CEUS+™ →
- Контрастное усиление — оценка перфузии и динамики накопления контраста в очагах.

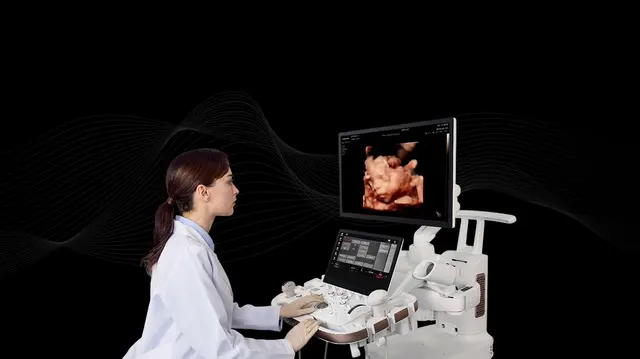

Объёмная визуализация (3D/4D)
- PortraitVue™ →
- Фотореалистичная объёмная реконструкция лица плода с исключительной детализацией.
- RealisticVue™ →
- Реалистичное 3D с виртуальным источником освещения — естественные тени и объём.
- CrystalVue™ / CrystalVue Flow →
- Прозрачная 3D-реконструкция: одновременно видны поверхность, внутренние структуры и сосуды.
- Smart 4D+ →
- Объёмное сканирование в реальном времени с расширенным набором инструментов обработки.
- STIC →
- Пространственно-временная корреляция — объёмная динамическая визуализация сердца плода.
- EzVolume
- Автоматическая сегментация структур плода при объёмном сканировании.
ИИ-ассистенты и автоматизация
- BiometryAssist™ →
- Автоматически измеряет основные биометрические показатели плода.
- ViewAssist™ →
- Полностью автоматическое измерение и аннотация ключевых срезов плода по рекомендациям ISUOG.
- HeartAssist™ →
- Автоматическая разметка и измерение сердца плода нажатием одной клавиши.
- 5D-пакеты
- 5D Heart Color, 5D CNS+, 5D NT, 5D LB, 5D Follicle — автоматический поиск и измерение структур.
- S-Detect™ for Breast →
- Анализ образований молочной железы с автоматической классификацией по BI-RADS.
- S-Detect™ for Thyroid →
- Анализ узлов щитовидной железы с автоматической классификацией по TI-RADS.
Эластография, измерения и протоколы
- S-Shearwave™ Imaging →
- Эластометрия сдвиговой волной с 2D-картой жёсткости тканей.
- Elastoscan+ →
- Компрессионная эластография на основе спекл-трекинга.
- E-Cervix™ →
- Полуавтоматическая оценка жёсткости шейки матки при беременности.
- Strain+™ →
- Оценка глобальной и регионарной сократимости миокарда (деформация).
- Arterial Analysis™ →
- Автоматический анализ сонных артерий, включая измерение комплекса интима-медиа.
- IOTA ADNEX / SRrisk →
- Протоколы оценки риска злокачественности образований яичников.
- IETA / IDEA
- Встроенные протоколы классификации патологии эндометрия и глубокого эндометриоза.
- NerveTrack™ →
- Автоматическое выделение и сопровождение нервов при сканировании.
- EzHRI / QUS (TAI, TSI) →
- Количественная оценка стеатоза печени: гепаторенальный индекс и параметры затухания/рассеяния УЗ-сигнала.
Рабочий процесс и данные
- Live Q-Scan™
- Автоматическая настройка изображения «в один клик».
- EzReport™ / EzCheck™
- Фетометрия и акушерские графики прямо во время сканирования + экранный чек-лист обязательных измерений.
- Profile System
- Одной кнопкой восстанавливает индивидуальные настройки врача: пресеты, цвета, датчики, данные пациента.
- SonoSync™ →
- Защищённая потоковая передача исследования в реальном времени для удалённого просмотра и консультации.
- SonoView / DICOM →
- Архивация и просмотр изображений + сетевая интеграция с PACS.
Эхограммы
Примеры реальных снимков с Samsung Z20 в разных режимах. Нажмите на изображение, чтобы открыть крупно.
-
Плод (ранние сроки беременности) в режиме RealisticVue™ 3D.
-

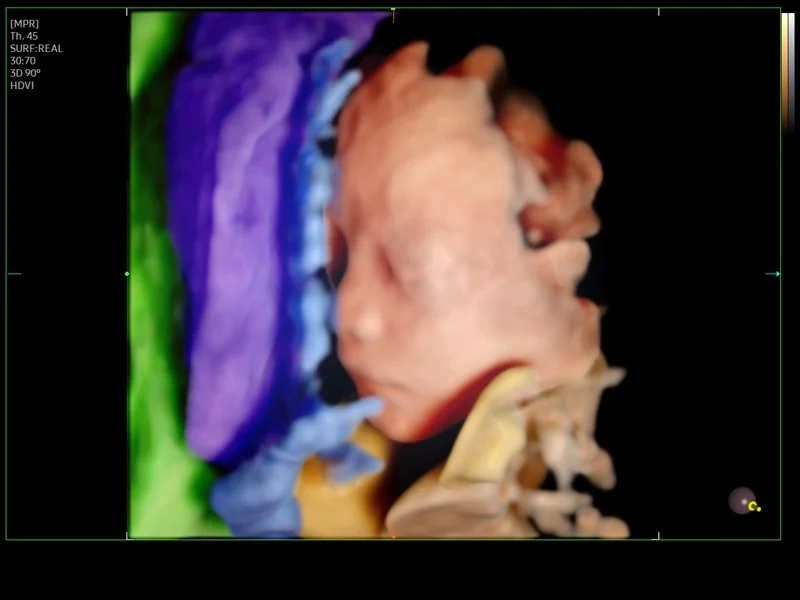

Сегментация плода, плаценты и пуповины с помощью EzVolume™.
-
Сердце плода в режиме MV-Flow™.
-

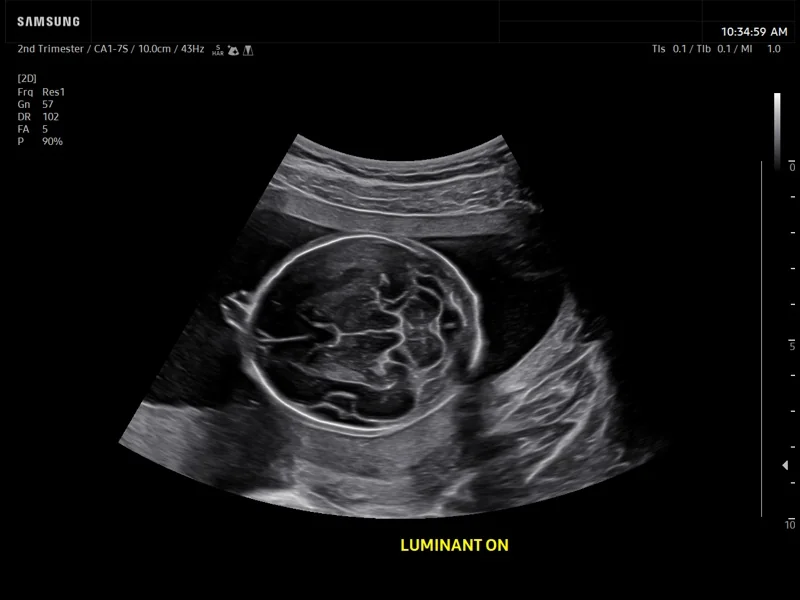

Чрезмозжечковое сечение головного мозга плода с программой Luminant™ (выделение границ структур). 2-й триместр, конвексный датчик 1-7 МГц.
-

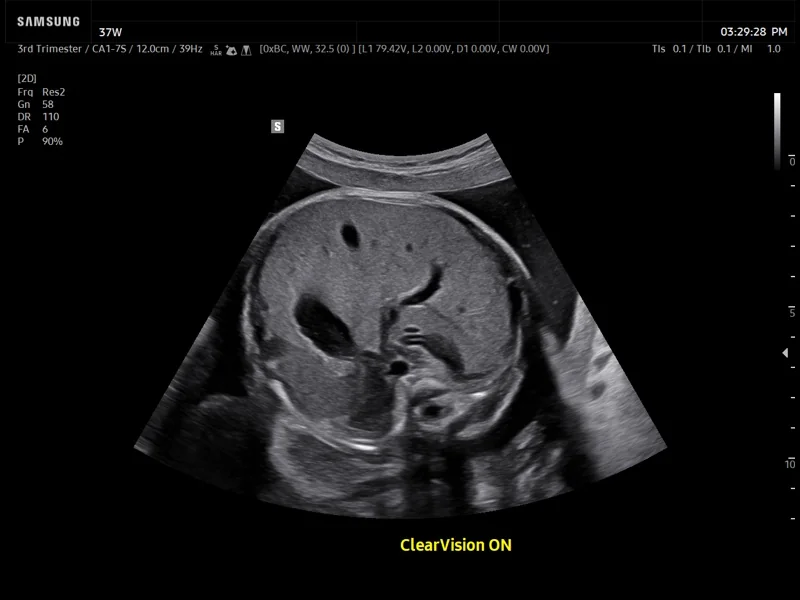

Брюшная полость плода с применением фильтра ClearVision. 3-й триместр, конвексный датчик 1-7 МГц.
-

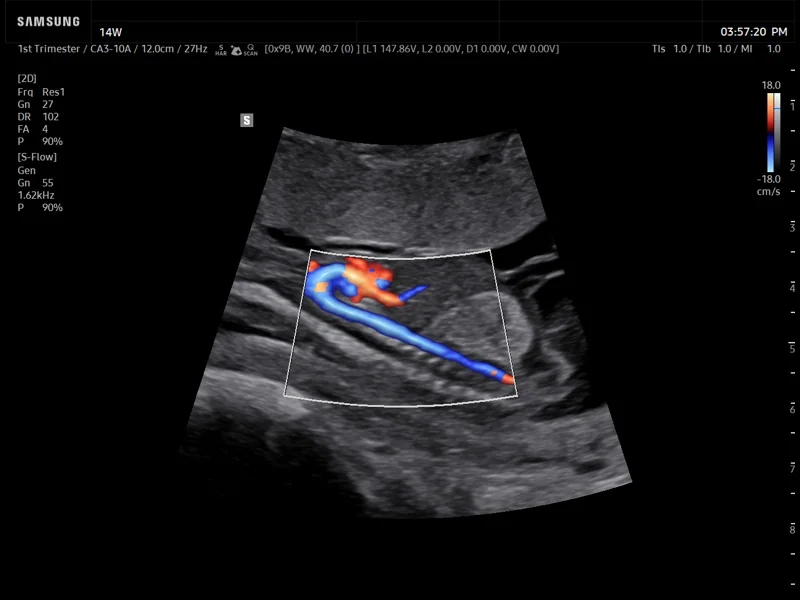

Аорта плода в режиме S-Flow™. 1-й триместр, конвексный датчик 3-10 МГц.
-

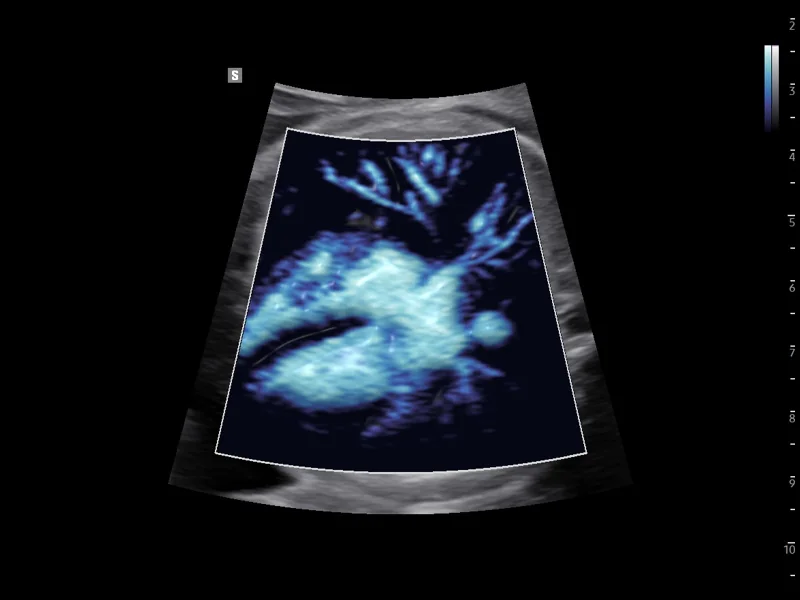

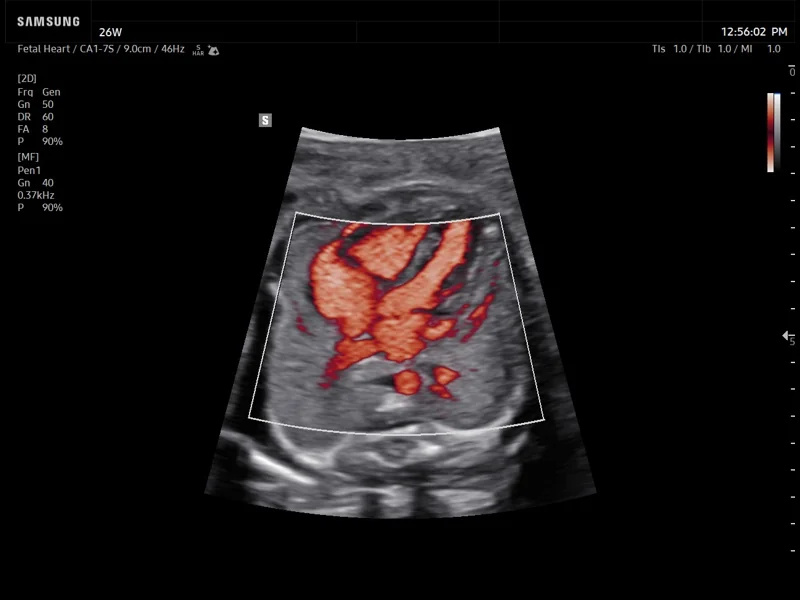

Сердце плода в режиме MV-Flow™ (визуализация микроциркуляции). 26 недель, конвексный датчик 1-7 МГц.
-

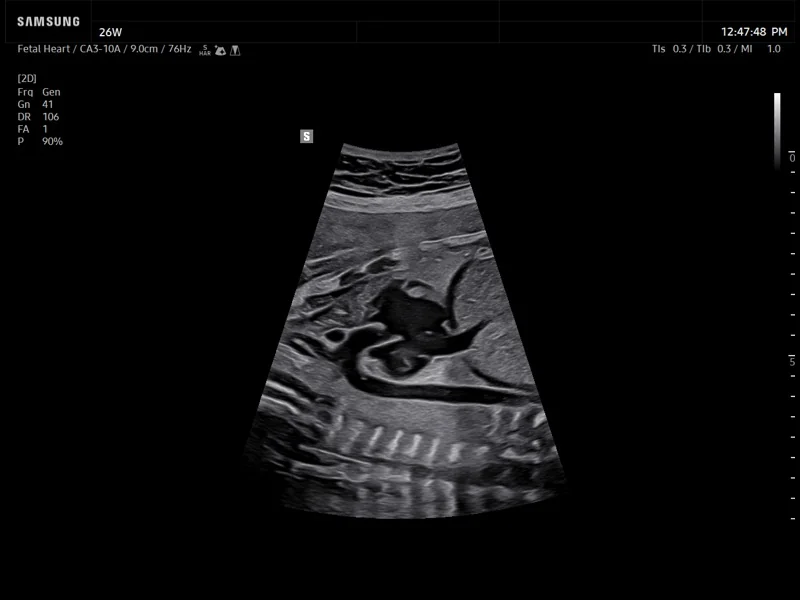

Сердце плода с программой Luminant™ (выделение границ структур). 26 недель, конвексный датчик 3-10 МГц.
-

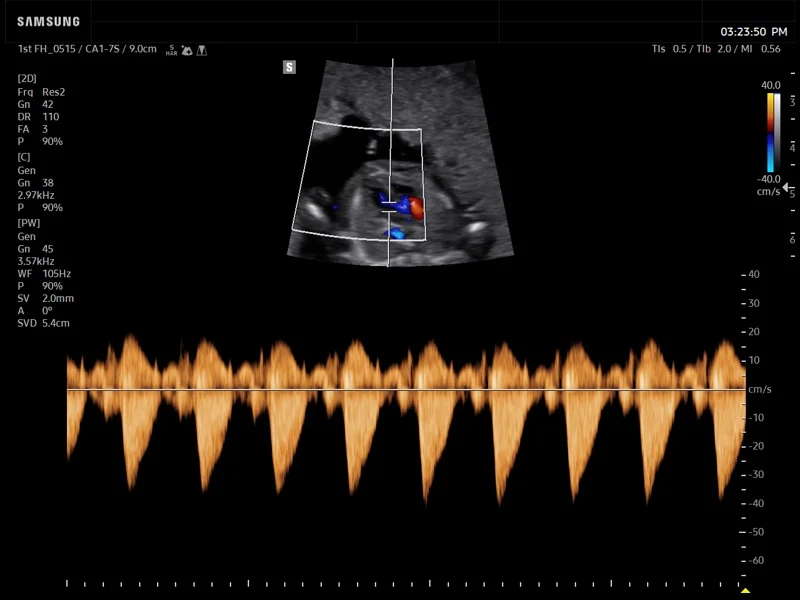

Сердце плода (выносящий тракт левого желудочка) в режимах ЦДК и импульсного допплера. 1-й триместр, конвексный датчик 1-7 МГц.
-

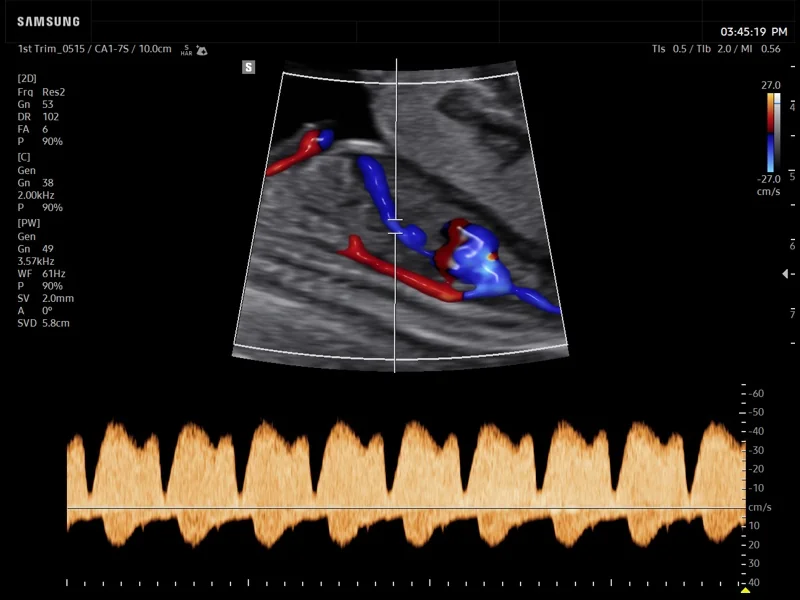

Сердце плода (венозный проток) в режимах ЦДК и импульсного допплера. 1-й триместр, конвексный датчик 1-7 МГц.
-

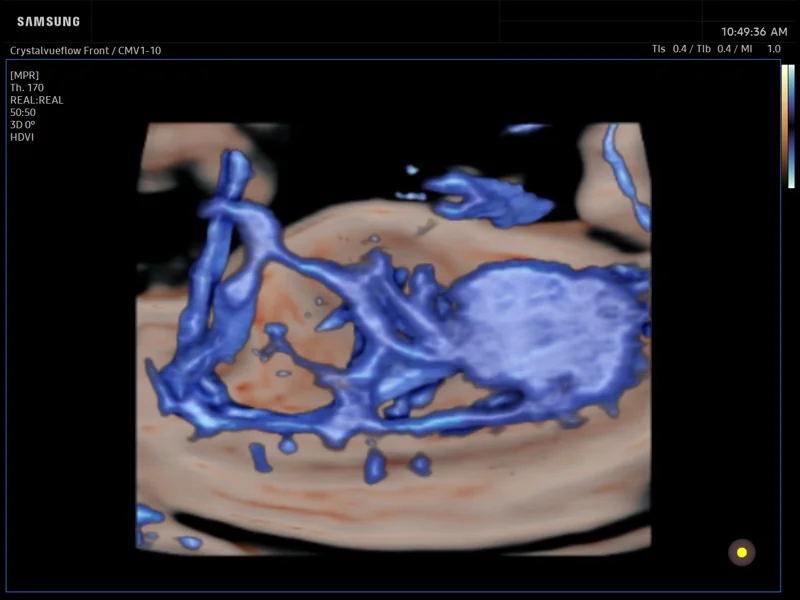

Кровообращение плода в режимах CrystalVue™ и MV-Flow™. Объёмный конвексный датчик 1-10 МГц.
-

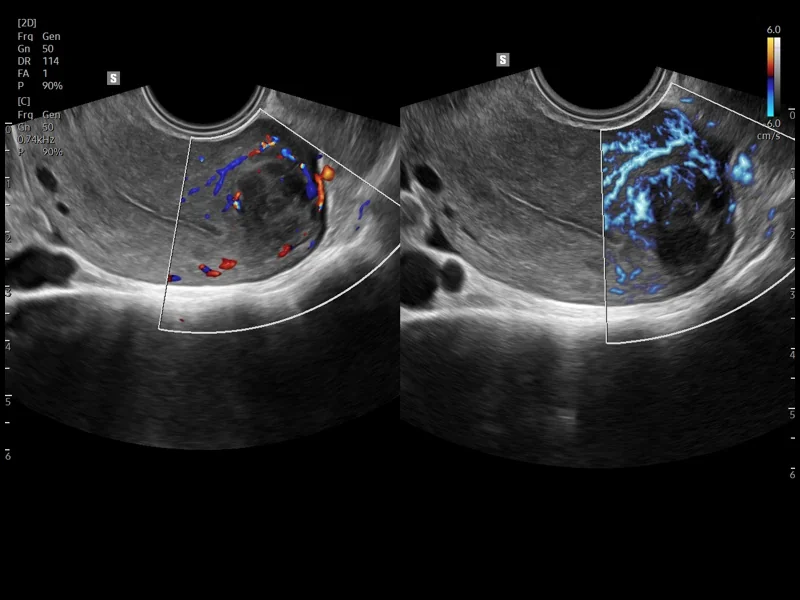

Фибромиома матки в режимах ЦДК и MV-Flow™ (визуализация микроциркуляции).
-

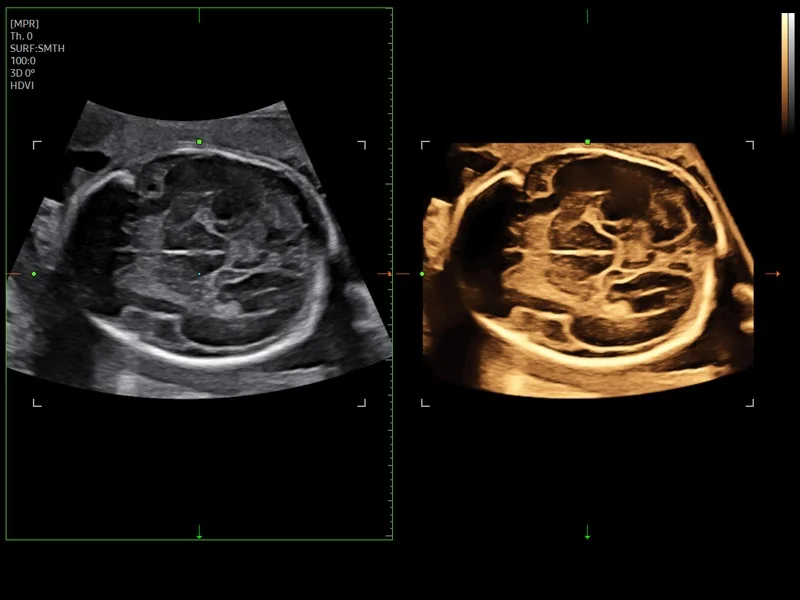

Головной мозг плода (нейросонограмма) в режиме Slice A — «толстый срез» с повышенной контрастностью на объёмном датчике.
-

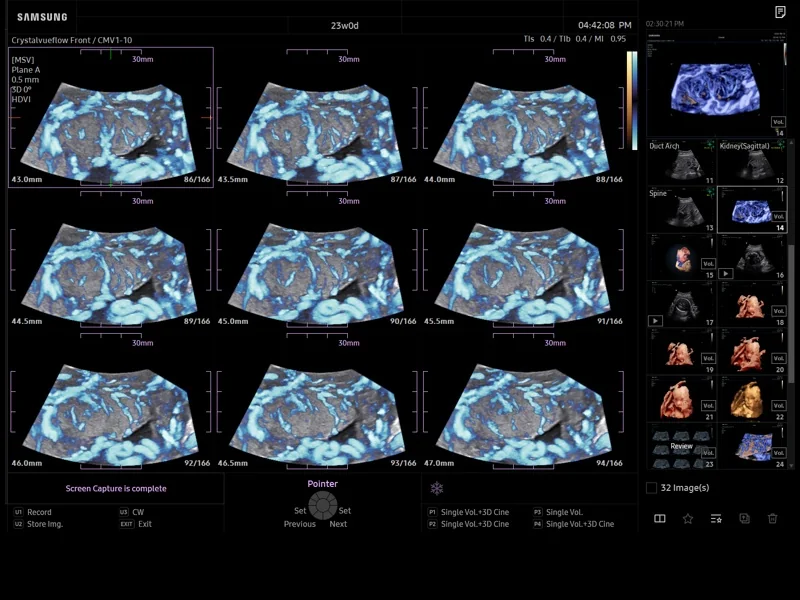

Плацента в режимах MSV и MV-Flow™. 23 недели, объёмный конвексный датчик 1-10 МГц.
-

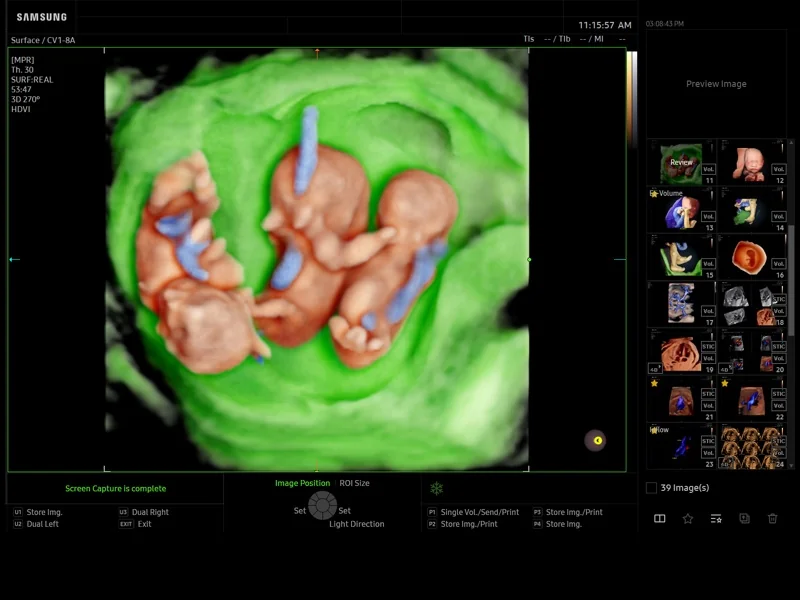

Многоплодная беременность (тройня, ранние сроки) — автоматическая 3D-сегментация EzVolume™. Объёмный конвексный датчик 1-8 МГц.
-

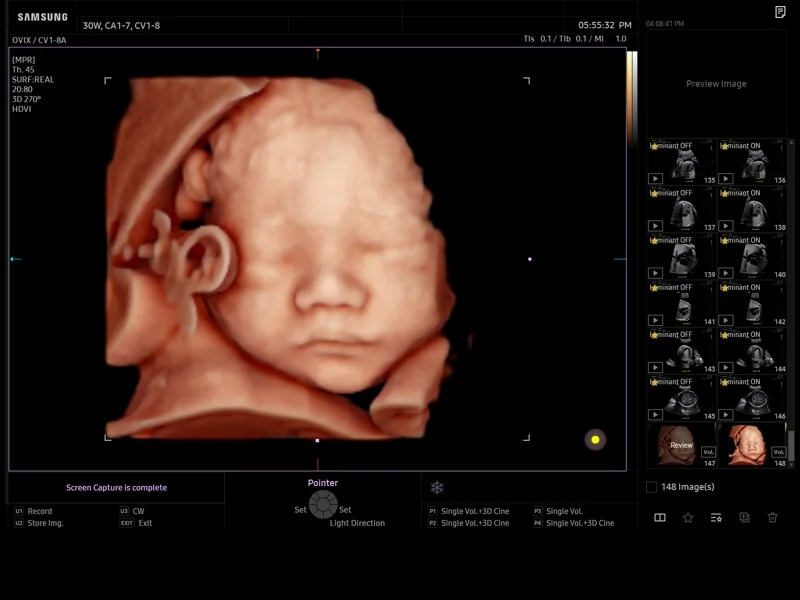

Лицо плода в режиме RealisticVue™. 30 недель, объёмный конвексный датчик 1-8 МГц.
Комплектация
Базовая комплектация
- Сканер Z20-RUS с 27″ OLED-монитором и 15.6″ сенсорной панелью
- Встроенный SSD-накопитель и 4 активных порта для датчиков
- Допплеровские режимы: цветной, энергетический, S-Flow, импульсно-волновой, тканевой; цветной и анатомический M-режим
- Тканевая гармоника, в т.ч. с фазовой инверсией (S-Harmonic)
- Грелка геля, клавиатура с подсветкой и трекболом
- Готовые пресеты для I, II и III триместров беременности
- Модуль данных пациента: поиск, авто/ручное формирование протоколов, отчёты со вставкой изображений
- Расчётные пакеты: акушерство, гинекология, кардиология плода, ангиология, абдоминальные органы, щитовидная и молочные железы, суставы и тазобедренные суставы
- Модуль DICOM, система архивации SonoView
- Руководство по эксплуатации на русском языке
Опции и модули
Конфигурация собирается под ваши задачи — подскажем оптимальный набор.
Расширенная визуализация
5D-измерения
Анализ и эластография
Кардиология
Акушерские ассистенты
Датчики
Внутриполостные
Линейные (матричные)
