УЗ-сканеры Samsung для косметологии и эстетической медицины

Сосуды лица до инъекции, слой филлера, разбор осложнений — что должен уметь аппарат в эстетической клинике и какой датчик для этого нужен.

Рекомендуемый комплект

Датчик LA3-22AI + сканер под формат клиники

Для УЗИ лица нужен высокочастотный датчик с маленькой площадкой — LA3-22AI. Он подключается ко всем трём сканерам комплекта, а сам сканер выбирают по тому, как устроена клиника. Датчик заказывается отдельной позицией — закладывайте его в спецификацию сразу.

Датчик

LA3-22AI 3–22 МГц · Г-образная (интраоперационная) · 25,6 мм

Сканер — на выбор

Заявка на демонстрацию Почему такой комплект ↓

Почему именно такой комплект

Сосудистое осложнение после филлера почти всегда упирается в анатомию, которой не ждали: артерия прошла не там или не в том слое. Ультразвук убирает эту неизвестность до укола. Датчик показывает, где у конкретного пациента лежит угловая или верхняя губная артерия, на какой глубине и в каком слое, — и точку, и плоскость введения вы планируете по его анатомии, а не по усреднённой схеме из атласа.

Если осложнение всё-таки случилось, аппарат в соседнем кабинете экономит самое дорогое — время. Допплер показывает, что произошло с кровотоком: окклюзия сосуда или сдавление его препаратом снаружи (компрессионно-ишемический синдром), и где именно. От этого зависит тактика лечения.

Требования к технике здесь особые. Артерии лица тонкие — 0,5–2 мм, — извитые и лежат в нескольких миллиметрах под кожей, а работать приходится у крыла носа, на красной кайме губ, у края орбиты. Поэтому в косметологии сначала выбирают датчик и только потом — сканер под него. Ниже — что должен уметь аппарат, почему именно этот датчик, какой сканер выбрать под формат клиники и опасные зоны лица на примере трёх артерий.

На что смотреть при выборе

✓ Высокочастотный линейный датчик — до 22 МГц. Кожа, подкожная клетчатка, SMAS и мимические мышцы лежат в первом сантиметре-двух, и здесь всё решает разрешение.
✓ Компактная Г-образная контактная площадка (у LA3-22AI — 25,6 мм). Обычный линейный датчик ровно не встанет ни на крыло носа, ни на губу.
✓ Чувствительный энергетический допплер: для сосудов диаметром 0,5–2 мм он информативнее цветового. У Samsung это S-Flow™ — направленный энергетический допплер высокой чувствительности.
✓ Импульсно-волновой допплер — скорость и форма спектра. Норм скоростей для артерий лица пока нет, поэтому при осложнении сравнивают с симметричной стороной.
✓ Режим микрокровотока MV-Flow™ — чтобы видеть медленный кровоток в мельчайших сосудах губ и носа. Это опция систем V-серии и Z20; на портативном HM70 EVO такого режима нет.
✓ Видимость иглы NeedleMate+ — для инъекций под ультразвуковой навигацией. В базе V8 и Z20, на V7, V6 и HM70 EVO — опцией.
✓ Формат под клинику: портатив, который переносят между процедурными, или стационарная система, если УЗИ в клинике делают не только для эстетики.

Клинические задачи

Что должен уметь аппарат под это направление — и технологии Samsung, которые это закрывают.

Сосуды лица перед инъекцией S-Flow → Слои кожи, SMAS, мимические мышцы HQ-Vision → Микрокровоток губ и носа MV-Flow → Инъекции под контролем УЗИ NeedleMate → Где лежит филлер или нить Осложнения: окклюзия или сдавление сосуда

Не уверены в выборе?

Пройдите экспертный подбор по клиническим задачам или спросите ИИ-помощника — он сравнит модели и подскажет комплектацию.

Подбор по задачам Спросить ИИ-помощника

Почему датчик LA3-22AI

LA3-22AI

Частота:: 3–22 МГц
Форма:: Г-образная (интраоперационная)
Контактная площадка:: 25,6 мм

Для лица нужен датчик, который встаёт на крыло носа и красную кайму губ и при этом разрешает структуры на глубине в несколько миллиметров. LA3-22AI сделан под такие задачи: линейный, Г-образный, с частотой до 22 МГц и контактной площадкой 25,6 мм. В спецификации дистрибьютора косметология прямо названа среди областей его применения.

Именно этим датчиком снимали позиции сканирования в гайде по артериям лица, на котором построен раздел ниже, и на нём же Н.Ю. Маркина показывает методику в вебинаре и мастер-классе.

Поставляется к сканерам: Samsung Z20, Samsung V8, Samsung V7, Samsung V6, Samsung HM70 EVO

Подробнее о датчике LA3-22AI →

Эхограмма губ в режиме MV-Flow: микрокровоток, датчик LA3-22AI — MV-Flow™: микрокровоток губ

Эхограмма мягких тканей носа в режиме MV-Flow: микрокровоток, датчик LA3-22AI — MV-Flow™: микрокровоток носа

Режим MV-Flow™ — опция систем V-серии и Z20; на портативном HM70 EVO его нет.

Какой сканер выбрать

LA3-22AI работает с каждой из моделей — разница в формате клиники и режимах.

← Весь каталог из 12 моделей

Подберём под ваши задачи

Цена рассчитывается индивидуально под комплектацию. Оставьте заявку на онлайн-демонстрацию — покажем аппарат на ваших пациентах и подготовим предложение.

Заявка на демонстрацию +7 (495) 150-38-30

Опасные зоны лица: какие артерии проверить до инъекции

Автор раздела

Привалова Екатерина Геннадьевна

Доктор медицинских наук, врач УЗД клиники «Эстелаб», эксперт Учебного центра ГБУЗ «НПКЦ ДиТ ДЗМ», эксперт в области ультразвукового исследования мягких тканей лица. Провела более 50 обучений для врачей-косметологов и врачей УЗД.

На лице одиннадцать артерий, где попадание филлера в сосуд или его сдавление грозит самыми тяжёлыми осложнениями — от некроза мягких тканей до потери зрения. Все они отмечены на схеме. Ниже для примера разобраны три, по одной на лоб, носогубную зону и губы: где искать артерию, как поставить датчик и чем она опасна. Полная методика по всем зонам — в гайде Е.Г. Приваловой.

Миллиметры ниже — ориентир для поиска, а не гарантия. Анатомия у каждого пациента своя, ради этого УЗИ и делают. И закладывайте время: тонкий извитой сосуд с первого раза находится не всегда.

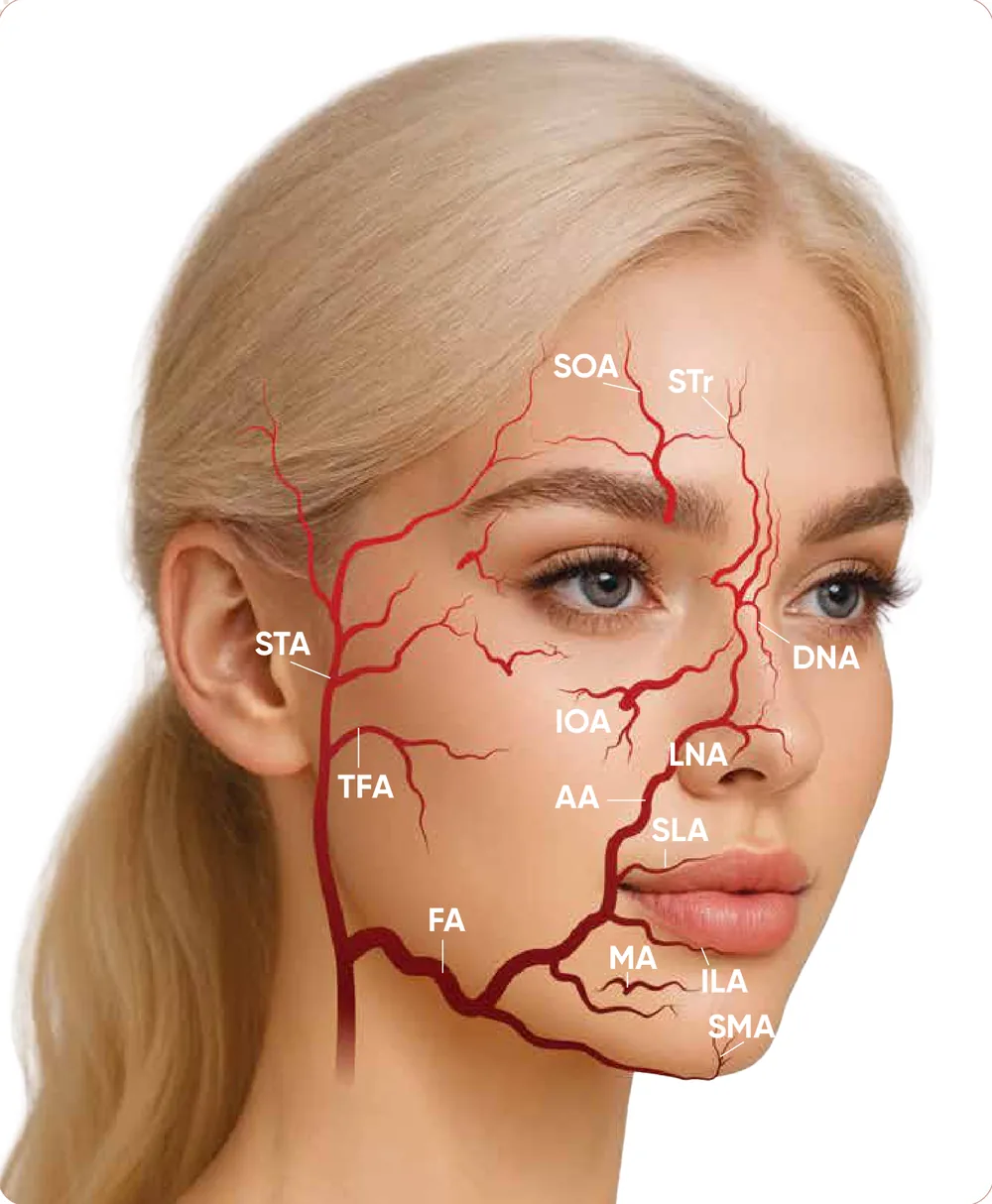

Схема артерий лица с обозначениями: надблоковая, надглазничная, поверхностная височная, подглазничная, угловая, артерии носа, губные, лицевая и подподбородочная — Артерии лица: STr — надблоковая, SOA — надглазничная, STA — поверхностная височная, IOA — подглазничная, AA — угловая, DNA и LNA — дорсальная и латеральная артерии носа, SLA и ILA — верхняя и нижняя губные, FA — лицевая, SMA — подподбородочная; также TFA — поперечная артерия лица и MA — подбородочная.

Как искать сосуды лица: пять правил

1 Допплер — при каждом исследовании лица, без исключений: в B-режиме артерию диаметром около миллиметра легко не заметить.
2 Основной режим — энергетический допплер. Сосуды лица узкие, 0,5–2 мм, а к слабому сигналу он чувствительнее цветового.
3 Привычные правила сосудистого исследования — контрольный объём, угол, окно сканирования — на лице работают не всегда: сосуд мелкий и идёт непрямолинейно.
4 Почти все артерии лица извиты, и вывести сосуд одной ровной линией обычно не получается. Это нормально — ведите его полипозиционно.
5 Норм скоростей для отдельных артерий лица пока нет. При осложнении опора — симметричная сторона: сравнивайте с ней.

Три примера: лоб, носогубная зона и губы

Надблоковая артерия

STr

a. supratrochlearis

Где искать: Конечная ветвь глазной артерии. Выходит из глазницы через надблоковую вырезку в 17–22 мм от средней линии. У края орбиты лежит глубже круговой мышцы глаза и лобной мышцы, а у средней лобной перегородки, в 13–17 мм от средней линии, проходит через них в вышележащую фасцию.
Датчик: На среднюю линию лба, затем сканирование вправо и влево.
Чем опасна: Через глазную артерию связана с бассейном внутренней сонной. Эмболия филлером — потеря зрения, кровоизлияние, острый инфаркт мозга.

Положение датчика LA3-22AI при поиске надблоковой артерии: датчик на средней линии лба — Положение датчика

Эхограмма надблоковой артерии: допплер и спектр кровотока, датчик LA3-22AI — Допплер и спектр кровотока

Угловая артерия

a. angularis

Где искать: Продолжение лицевой артерии после отхождения верхней губной. Извитая и поверхностная, в дерме носогубной области: медиальнее носогубной складки — в 42,9 % случаев, латеральнее — в 23,2 %, пересекает её — в 33,9 %. Иногда уходит глубже, по крыше глубокого грушевидного пространства (пространства Ристоу).
Датчик: Вдоль носогубной области, сканируя медиально и латерально: сосуд бывает и у носа, и у носогубного жирового пакета. Найдя, ведите вниз до верхней губной и вверх до медиального угла глаза.
Чем опасна: Анастомоз с глазной артерией — риск потери зрения; описаны летальные исходы при эмболии.

Положение датчика LA3-22AI при поиске угловой артерии: датчик вдоль носогубной области — Положение датчика

Эхограмма угловой артерии: допплер и спектр кровотока, датчик LA3-22AI — Допплер и спектр кровотока

Верхняя губная артерия

SLA

a. labialis superior

Где искать: Сплетается с одноимённой артерией противоположной стороны и отдаёт перфоранты к перегородке и колумелле — так формируется сплетение кончика носа. Слой вариабелен: у европеоидов артерия лежит подслизисто в 78,1 % случаев, в толще мышцы — в 17,6 %, подкожно — в 2,6 %.
Датчик: На красную кайму верхней губы. Ход непрямолинейный — оценивайте сосуд полипозиционно на всём протяжении, особенно при подозрении на сдавление или окклюзию.
Чем опасна: Компрессионно-ишемический синдром, кровоизлияния, гематомы; эмболия ведёт к некрозу мягких тканей.

Положение датчика LA3-22AI при поиске верхней губной артерии: датчик на красной кайме верхней губы — Положение датчика

Эхограмма верхней губной артерии: допплер и спектр кровотока, датчик LA3-22AI — Допплер и спектр кровотока

Раздел написан по гайду Е.Г. Приваловой «Ультразвуковая диагностика артерий лица. Опасные зоны»; фото положения датчика и эхограммы — из гайда (датчик LA3-22AI). Анатомические данные — по обзору: Isaac J., Walker L., Ali S.R., Whitaker I.S. An illustrated anatomical approach to reducing vascular risk during facial soft tissue filler administration — a review. JPRAS Open. 2022;36:27–45.

Материалы по теме

Частые вопросы

Зачем косметологу УЗ-аппарат, если есть атлас анатомии? +

Атлас показывает типичный ход сосуда, а осложнения случаются как раз на нетипичном. Угловая артерия, например, лежит медиальнее носогубной складки лишь в 43 % случаев — в остальных латеральнее или пересекает её. УЗИ перед процедурой показывает анатомию конкретного пациента: где сосуд, на какой глубине, в каком слое. А при осложнении помогает сразу понять, окклюзия это или сдавление и где именно, — и выбрать тактику без потери времени.

Какой датчик нужен для УЗИ лица? +

Высокочастотный линейный с небольшой контактной площадкой. В линейке Samsung под эту задачу — LA3-22AI: частота до 22 МГц, Г-образная форма и площадка 25,6 мм, которая встаёт на крыло носа и красную кайму губ. Из актуальных сканеров он поставляется к портативному HM70 EVO, к системам V-серии (V6, V7, V8) и к флагману Z20.

Какой режим допплера лучше для сосудов лица? +

Энергетический: сосуды лица узкие (0,5–2 мм), а к слабому сигналу он чувствительнее цветового. У Samsung это S-Flow™ — есть и на HM70 EVO, и на V-серии, и на Z20. Скорость и форму спектра дают импульсно-волновым допплером. Микрокровоток — например, в губах — показывает MV-Flow™: он доступен опцией на V-серии и Z20, на HM70 EVO его нет.

Хватит ли портативного HM70 EVO для косметологии? +

Для задач косметолога — да: датчик LA3-22AI, энергетический допплер S-Flow™ и спектральный допплер закрывают поиск сосудов и контроль филлеров. Датчик и видимость иглы NeedleMate+ заказываются отдельными позициями комплектации. Чего у портатива нет — режима микрокровотока MV-Flow™; если он нужен, смотрите системы V-серии.

Сложно ли освоить УЗИ лица? +

Нужны знание УЗ-анатомии и терпение: сосуды мелкие и извитые, нужный находится с первого раза не всегда. Помогает системный порядок — зона за зоной, с допплером на каждом шаге. Методику на HM70 EVO с датчиком LA3-22AI разбирает Н.Ю. Маркина — вебинар и мастер-класс есть на сайте, а при поставке аппарата проводим обучение персонала работе на нём.

Сколько стоит УЗ-аппарат для косметологии? +

Цена зависит от модели и комплектации: датчика LA3-22AI, видимости иглы, режима микрокровотока. Считаем индивидуально — оставьте заявку на демонстрацию: покажем аппарат и методику и подготовим предложение. Возможны лизинг и трейд-ин.
