MV-Flow™
Визуализация медленного кровотока и микроциркуляции, которые не видны в обычном допплере — без введения контраста.
Что это и зачем
MV-Flow™ — допплеровская технология Samsung для визуализации медленного кровотока и микроциркуляции. Обычный цветовой и энергетический допплер не улавливает потоки ниже определённого порога скорости — MV-Flow™ их показывает, и всё это без введения контраста.
Где это помогает: микроциркуляция в опухолях, васкуляризация узлов щитовидной и молочной желёз, мелкие сосуды почек, лимфоузлы, сосудистая стенка, а также плацента и сосуды плода.

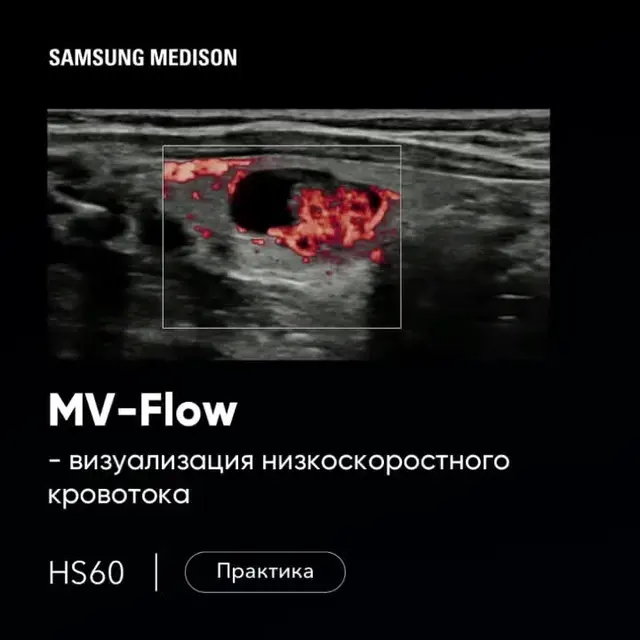

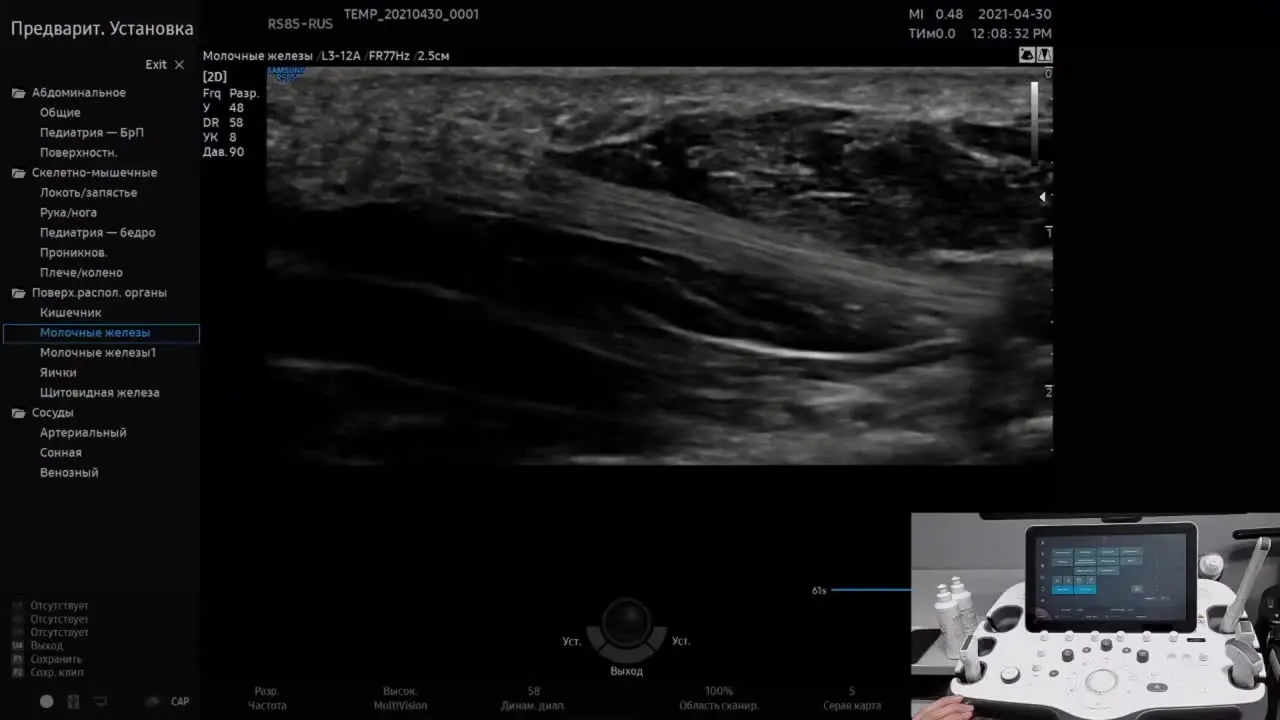

Видео
Короткие разборы технологии и её работы на сканерах Samsung.
Как работает
-
Подавление клаттера
Сигнал эритроцитов отделяется от стенок сосудов и медленно движущихся тканей с помощью сингулярного разложения (SVD) — адаптивного пространственно-временного фильтра.
-
Подавление артефактов движения
Скачки сигнала от дыхания и пульсации сердца отсекаются.
-
Высокая частота кадров
Плосковолновое сканирование даёт сотни кадров в секунду — выше временное разрешение для микропотоков.
-
Адаптивная фильтрация шума
Шум подавляется с сохранением направленного сигнала от движущейся крови.
В паре с LumiFlow™ плоское изображение кровотока получает объёмный вид: быстрый поток — ярче (центр сосуда), медленный — темнее (периферия). Это помогает визуально отличить артериолы от венул в одной плоскости.
Клиническое применение
- Печень
- Васкуляризация ГЦК и гемангиом (паттерн «спицы колеса» при ФНГ), проходимость портальной вены, зоны инфаркта.
- Почки
- Стратификация кистозных образований по Bosniak, детекция инфаркта, оценка трансплантата.
- Желчный пузырь
- Острый холецистит и перфорация, дифференцировка опухоли и tumefactive sludge.
- Поверхностные органы
- Васкуляризация узлов щитовидной и молочной желёз, метастазы в шейные лимфоузлы, тестикулярный инфаркт.
- Сосуды
- Неоваскуляризация бляшек сонной артерии, воспаление стенки при болезни Такаясу, эндолики после стент-графта.
- Акушерство
- Микроциркуляция плаценты при ЗРП, перфузия лёгких и мозга плода, орбитальные сосуды.
Доказательность
Чувствительность к кровотоку в сравнении с цветовым/энергетическим допплером (обзор RSNA Radiology, 2022)
| Применение | MV-Flow™ | Цвет./энерг. допплер |
|---|---|---|
| Васкуляризация ГЦК | 58% | 14% |
| Кровоток в солидных образованиях почки | 82% | 42–47% |
| Малигнизация лимфоузлов | ~89% | ниже |
| Эндолики после стент-графта | 75% | 63% |
Ограничения
- не показывает кинетику контраста (приход/вымывание) — для дифференцировки ГЦК и метастазов CEUS точнее;
- менее чувствителен к перфузии, чем CEUS;
- хуже работает в глубоких органах;
- наследует угол-зависимость и артефакты движения от допплера;
- не даёт количественного анализа перфузии (кривых «интенсивность–время»).
На каких сканерах доступно
Технология доступна на ультразвуковых сканерах Samsung:
