Samsung W9

Экспертный · HERA · Эргономичный сканер платформы HERA с архитектурой Crystal: реалистичная визуализация, ИИ-ассистенты и 5D-пакеты для акушерства и гинекологии.

Презентация Samsung W9

Возможности Samsung W9 в коротком обзорном ролике — дизайн, ключевые технологии и сценарии работы.

Обзор

Samsung W9 — экспертная система платформы HERA на архитектуре Crystal, собранная в эргономичном корпусе. По набору технологий она близка к старшей W10, но рассчитана на кабинеты, где важен баланс премиальной картинки и удобства долгого рабочего дня.

Акушерство и гинекология — её основной профиль: автоматическая фетометрия, разметка структур плода и сердца, 5D-пакеты и реалистичное 3D ускоряют скрининги и делают результат нагляднее. При этом W9 остаётся многопрофильной — от абдоминальных и сосудистых до поверхностных исследований.

✓ Платформа HERA + архитектура Crystal
✓ RealisticVue™ и CrystalVue™ — реалистичная объёмная визуализация
✓ ИИ-ассистенты: BiometryAssist, ViewAssist, Uterine Contour
✓ Полный набор 5D-пакетов и MV-Flow™ / LumiFlow™

Монитор: 21.5″ LED Full HD (1920×1080)
Сенсорная панель: 13.3″ touch-screen
Порты датчиков: 4 активных
Накопитель: SSD 1 ТБ
Платформа: HERA / Crystal Architecture
Грелка геля: встроенная

Возможности и технологии

Что умеет Samsung W9 — по группам. Названия со ссылкой ведут к подробному разбору технологии.

Архитектура и качество изображения

Crystal Architecture™ →: Платформа HERA с формированием луча и обработкой сигнала Crystal — основа реалистичной картинки.
S-Harmonic™ →: Тканевая гармоника с фазовой инверсией (PIH) для чистой визуализации глубоких структур.
HQ Vision™ / ShadowHDR™ →: Интеллектуальная фокусировка при акушерских исследованиях и работа в зонах акустической тени.
ClearVision / MultiVision →: Фильтрация шума и пространственный компаундинг.

Объёмная визуализация (3D/4D)

Smart 4D+ →: Объёмное сканирование в реальном времени (3D + 4D + 3D XI + MXI + STIC).
RealisticVue™ →: Реалистичное 3D с подвижным виртуальным источником освещения.
CrystalVue™ / Slice A →: Прозрачная 3D-реконструкция и «толстый срез» с повышенной контрастностью.
HDVI →: Реконструкция объёмного изображения высокой чёткости.

ИИ-ассистенты и 5D

ViewAssist™ / Uterine Contour →: Автоматическая разметка структур плода и извлечение фронтальной плоскости матки.
BiometryAssist™ →: Автоматическое измерение основных фетометрических показателей.
5D-пакеты: 5D CNS+, 5D Heart Color, 5D NT, 5D LB, 5D Follicle, 5D Limb Vol.
S-Detect™ for Breast / Thyroid →: ИИ-классификация образований по BI-RADS и TI-RADS.
IOTA ADNEX →: Полуавтоматическая оценка риска образований яичников.

Кровоток и эластография

MV-Flow™ →: Картирование микроциркуляции и низкоскоростного кровотока.
LumiFlow™ →: Объёмная визуализация кровотока в допплеровских режимах.
Elastoscan+ / E-Cervix™ →: Компрессионная эластография и оценка жёсткости шейки матки.
CEUS+™ →: Контрастное усиление для оценки перфузии очагов.

Эхограммы

Примеры реальных снимков с Samsung W9 в разных режимах. Нажмите на изображение, чтобы открыть крупно.

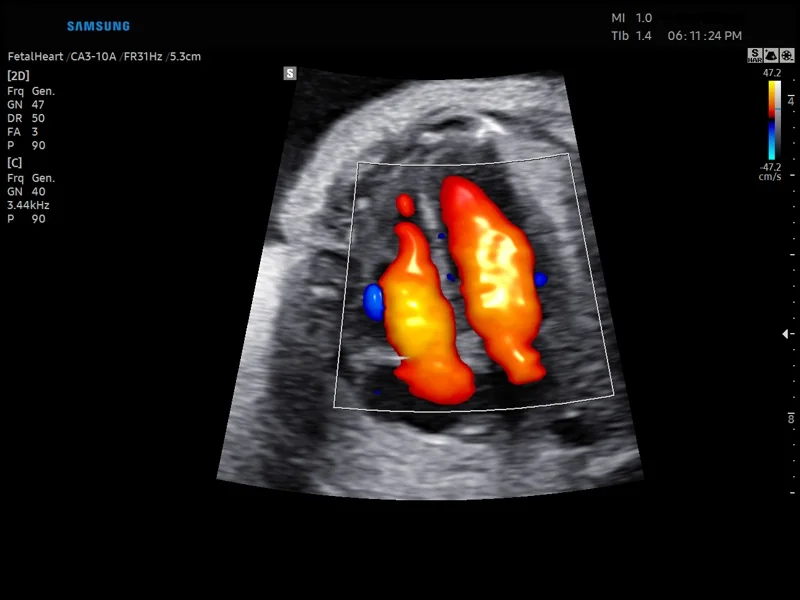

Сердце плода (апикальный доступ, 4-х камерная позиция) в режиме ЦДК и LumiFlow™ (конвексный датчик 3-10 МГц).

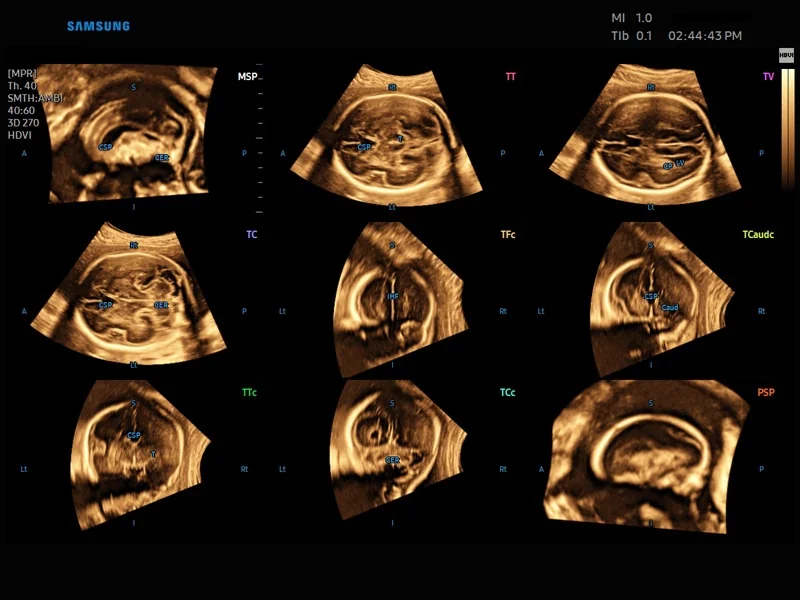

Измерение головного мозга плода с помощью 5D CNS+™.

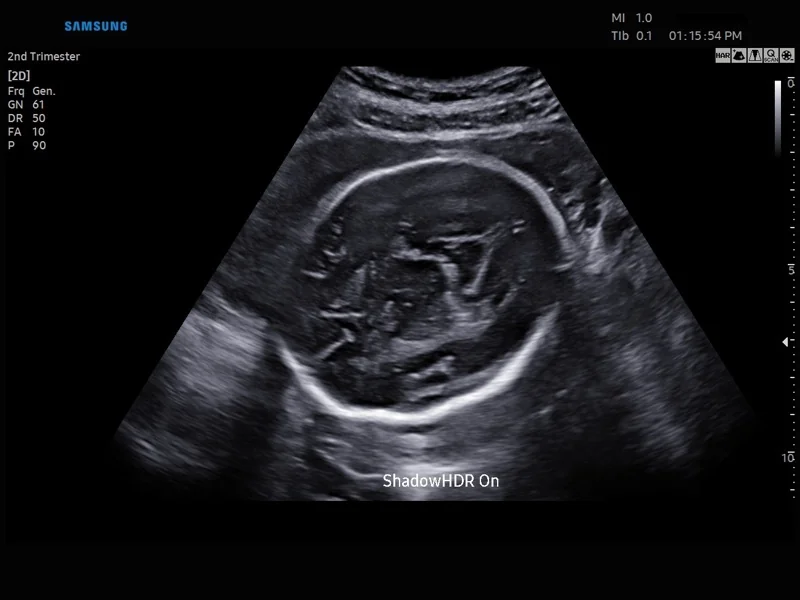

Головной мозг плода (2-ой триместр) в режиме подавления акустических теней ShadowHDR™.

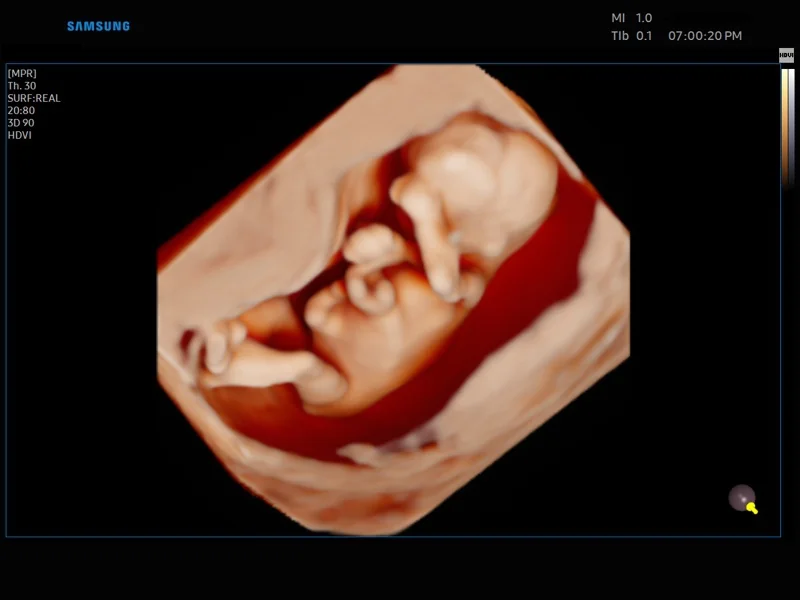

Плод (ранние сроки беременности) в режиме RealisticVue™ 3D.

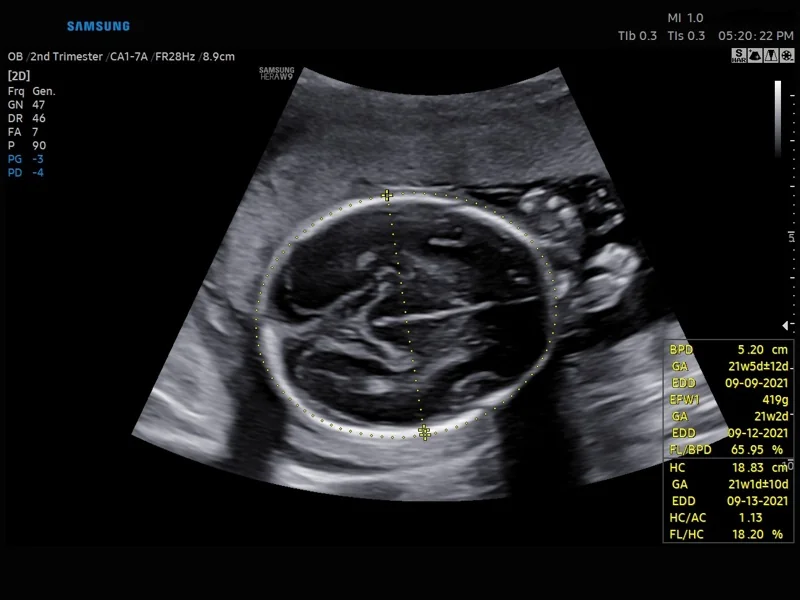

Оценка биометрии плода (2-ой триместр) с помощью BiometryAssist™.

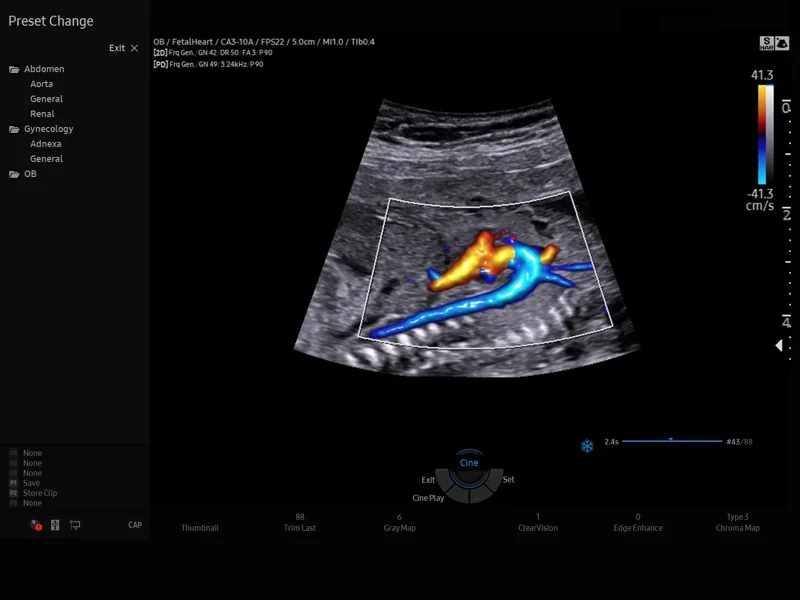

Аорта плода в режиме ЦДК и LumiFlow™ (конвексный датчик 3-10 МГц).

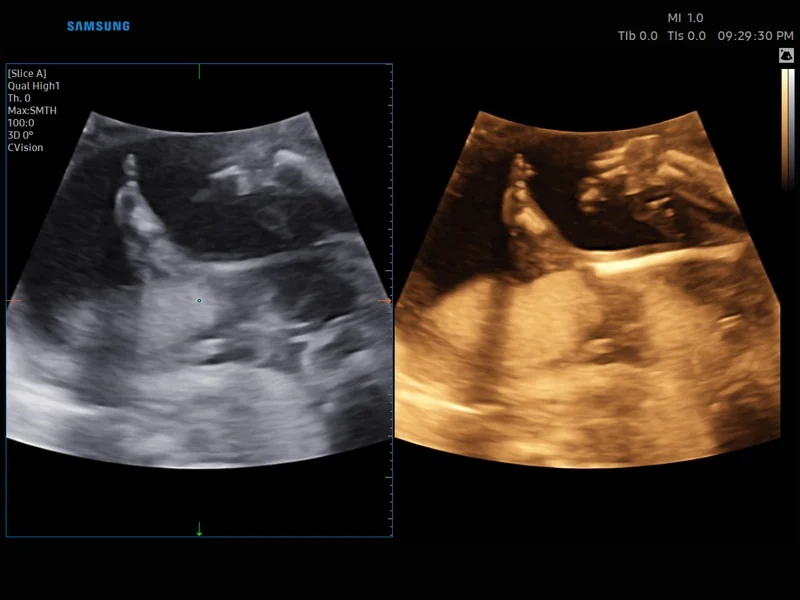

Голень плода в режиме Slice A.

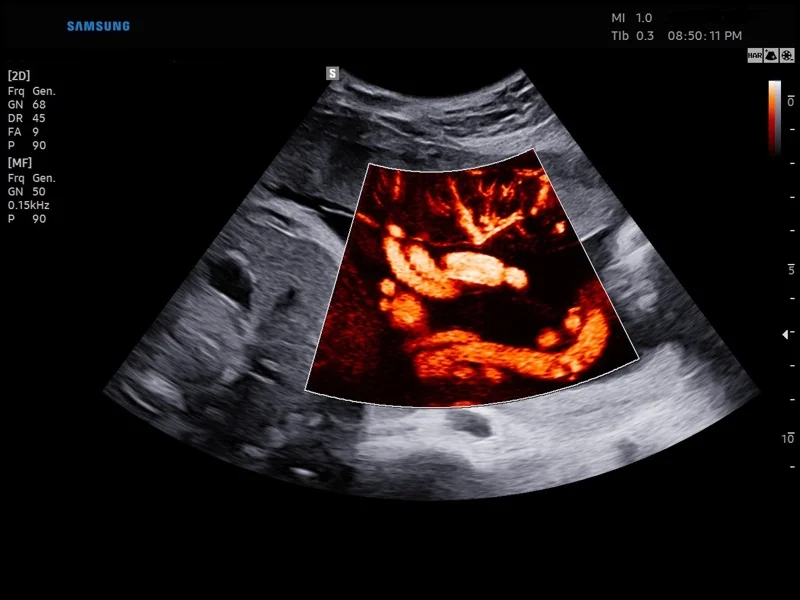

Сосуды пуповины в режиме MV-Flow™.

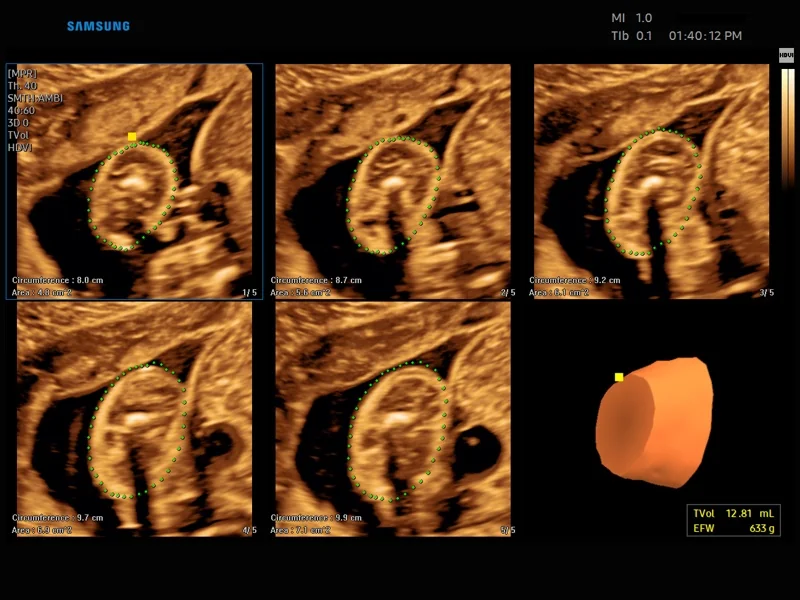

Оценка веса плода с помощью 5D Limb Vol™.

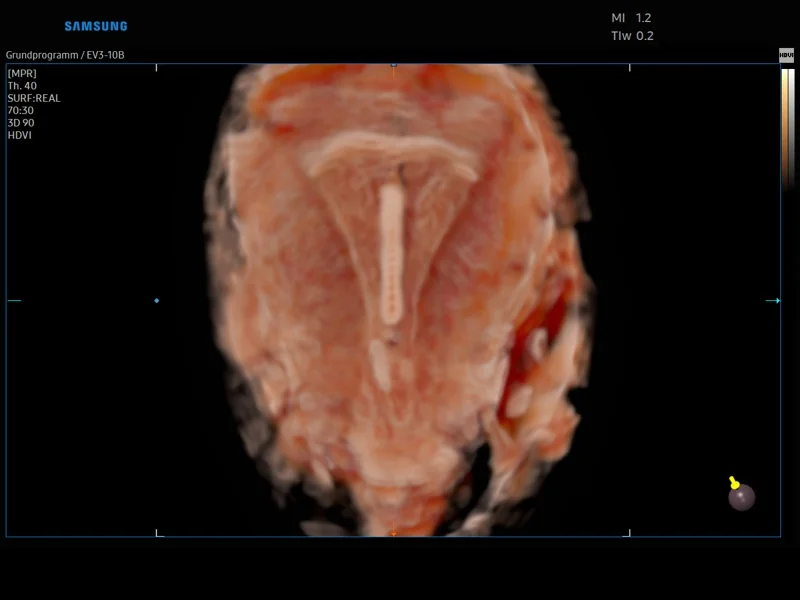

Внутриматочный контрацептив (ВМК) в режиме CrystalVue™ 3D (объемный внутриполостной датчик 3-10 МГц).

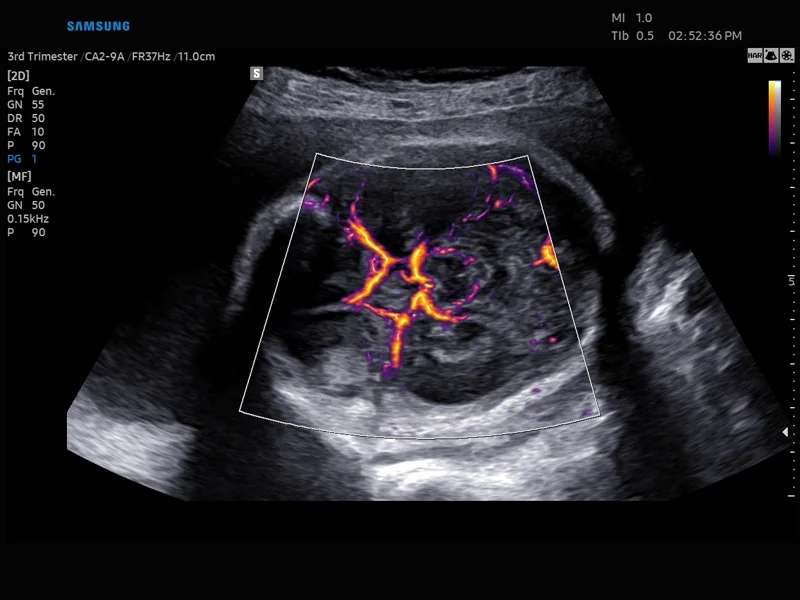

Виллизиев круг (артериальный круг головного мозга плода, 3-ий триместр) в режиме MV-Flow™ + LumiFlow™ (конвексный датчик 2-9 МГц).
Автоматическое извлечение изображения матки во фронтальной плоскости программой Uterine Contour.

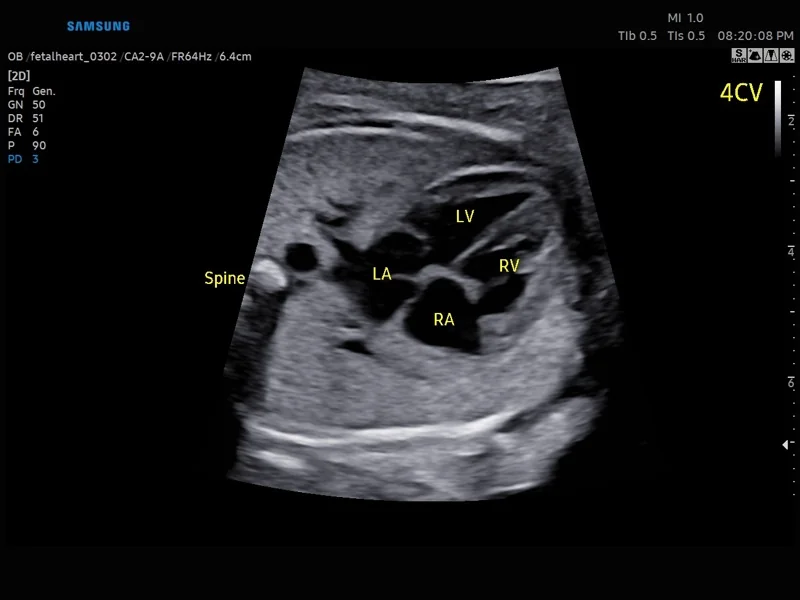

Автоматическая маркировка камер сердца плода программой ViewAssist™.

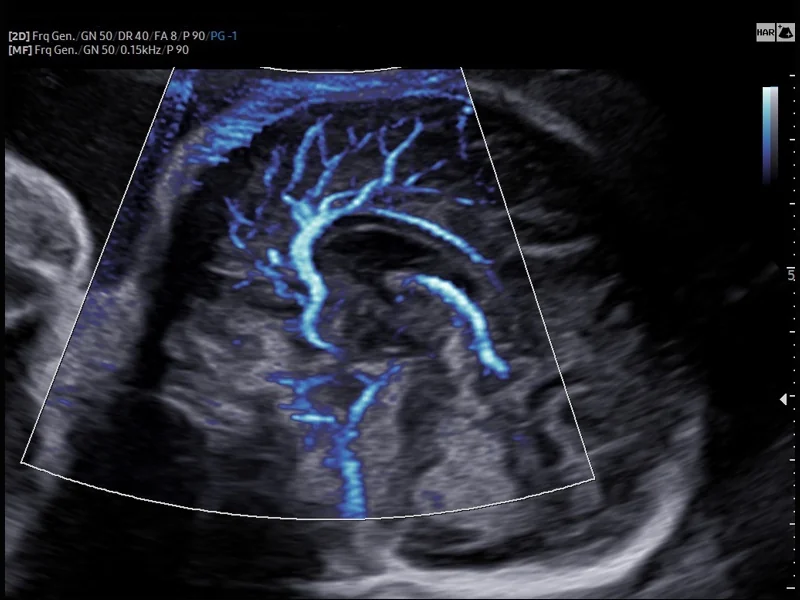

Околомозолистая артерия головного мозга плода в режиме MV-Flow™.

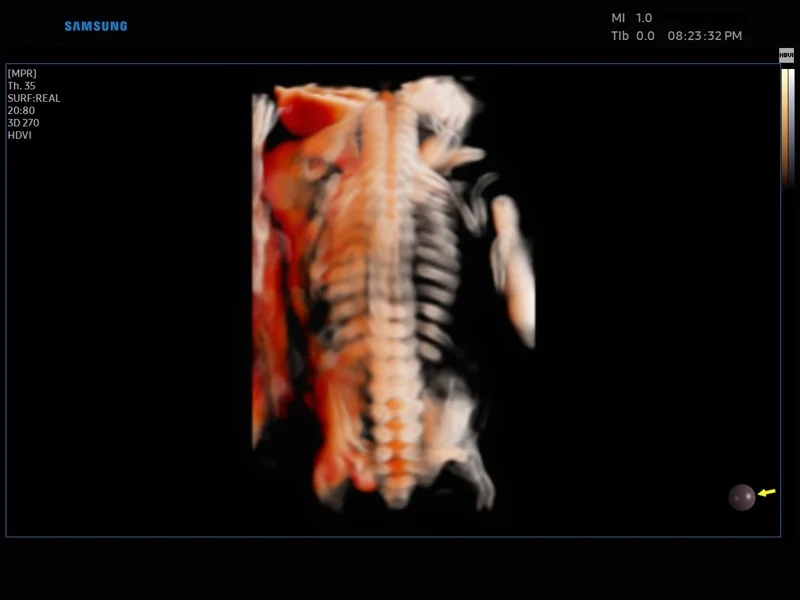

Позвоночник плода в режиме CrystalVue™ 3D.

Комплектация

Базовая комплектация

Консоль W9-RUS с 21.5″ Full HD-монитором и 13.3″ сенсорной панелью
SSD 1 ТБ, 4 активных порта, поддержка монокристальных и объёмных датчиков
Допплеры: цветной, энергетический, S-Flow, импульсно-волновой, тканевой (цветной и спектральный); цветной и анатомический М-режим
Тканевая гармоника с фазовой инверсией S-Harmonic, трапециевидное сканирование, QuickScan
Обработка изображения: ClearVision, MultiVision, HQ Vision, ShadowHDR, LumiFlow
Smart 4D+ (3D/4D/3D XI/MXI/STIC), RealisticVue, BiometryAssist, 2D NT, Uterine Contour
Расчётные пакеты: акушерство (I–III триместры), гинекология, кардиология плода, ангиология, абдоминальные органы, щитовидная и молочные железы, суставы
Архивация SonoView, модуль DICOM + DICOM Q/R
Клавиатура с подсветкой и трекболом
Руководство по эксплуатации на русском языке
