CrystalVue™
Прозрачная объёмная реконструкция: поверхность, внутренние структуры и кости одновременно.
Что это и зачем

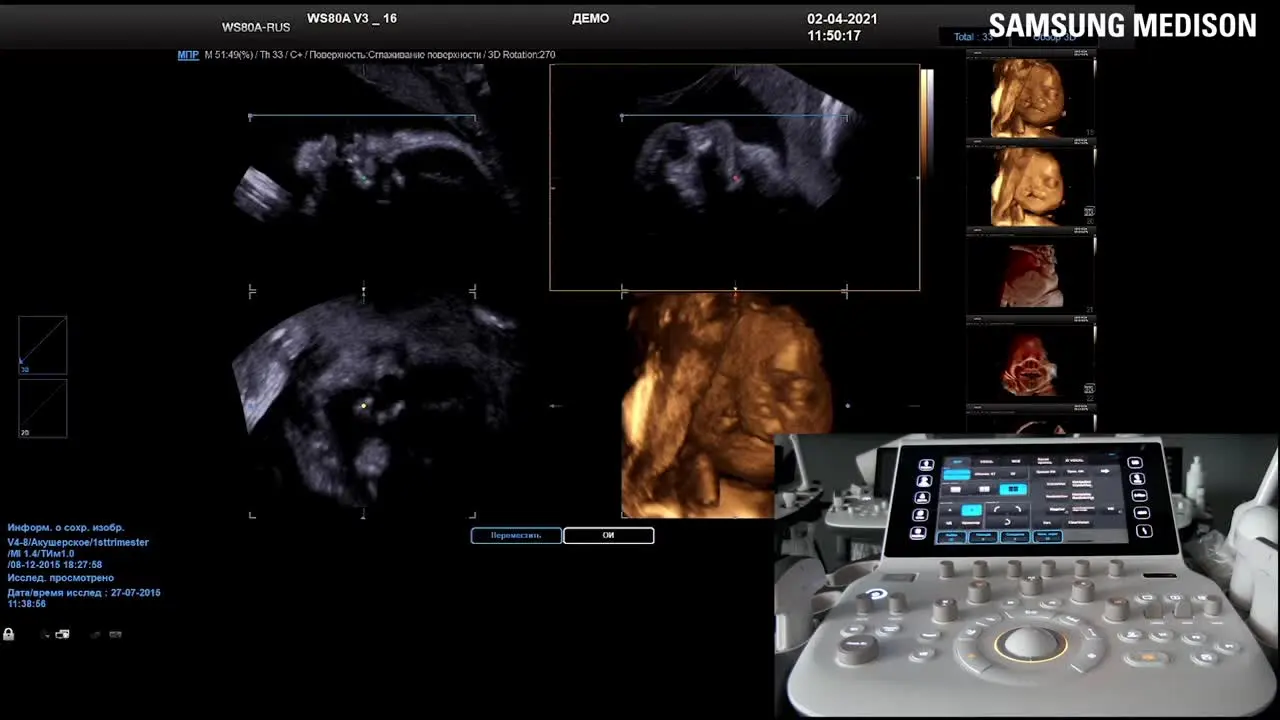

CrystalVue™ — режим объёмного рендеринга Samsung с управляемой прозрачностью тканей. В отличие от поверхностных режимов, он делает мягкие ткани полупрозрачными, и одновременно с поверхностью становятся видны глубокие структуры — скелет, сердце, сосуды. Образно это называют «стеклянным» плодом.
Управляя степенью прозрачности и контрастности для тканей разной эхогенности, врач выбирает, что подчеркнуть — поверхность или внутреннее строение. Это полезно для оценки скелета и пространственных взаимоотношений структур. Родственный режим CrystalVue Flow добавляет к прозрачной ткани картированный кровоток — сосуды проступают внутри органа.
Видео
Короткие разборы технологии и её работы на сканерах Samsung.
Как работает
-
Функция прозрачности
Тканям разной эхогенности задаётся своя прозрачность — мягкие ткани «просвечивают».
-
Композитный рендер
Поверхность и глубокие структуры отображаются одновременно в одном изображении.
-
Усиление контраста
Подчёркиваются границы плотных структур (кости, стенки) сквозь полупрозрачные ткани.
-
CrystalVue Flow
В связке с допплером добавляет сосуды, проступающие внутри прозрачного органа.
Клиническое применение
- Скелет плода
- Оценка позвоночника, рёбер, конечностей и пространственных соотношений костей.
- Лицо и черепные структуры плода
- Наглядная объёмная картина при подозрении на аномалии.
- Сердце и сосуды плода
- CrystalVue Flow показывает магистральные сосуды внутри объёма.
- Документация и коммуникация
- Наглядные объёмные изображения для консилиума и общения с пациенткой.
Ограничения
- Художественный режим — не заменяет 2D и измерения.
- Качество зависит от объёма околоплодных вод, положения плода и ИМТ матери.
- Артефакты движения и тени искажают прозрачную реконструкцию.
- Доступен на моделях с поддержкой 3D/4D.
На каких сканерах доступно
Технология доступна на ультразвуковых сканерах Samsung:
