Samsung W10

Премиум · акушерство-гинекология · Премиум-платформа Crystal Architecture с фокусом на акушерство и гинекологию: кристально чистая картинка, 5D-измерения и фотореалистичное 3D.

Презентация Samsung W10

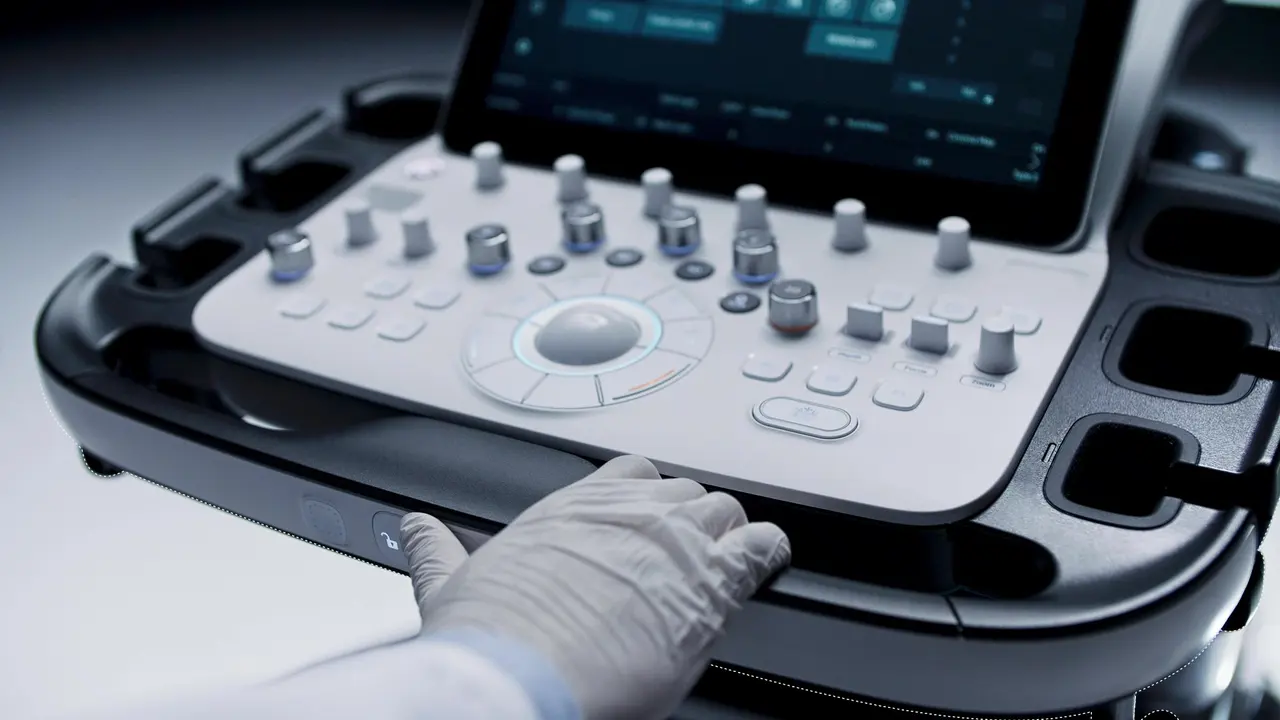

Возможности Samsung W10 в коротком обзорном ролике — дизайн, ключевые технологии и сценарии работы.

Обзор

Samsung W10 — премиальная система на архитектуре Crystal (CrystalBeam™ + CrystalLive™), созданная прежде всего для женского здоровья. Кристально чистое изображение и продуманные сценарии работы помогают уверенно вести сложную беременность, скрининги и гинекологические исследования.

W10 закрывает весь маршрут пренатальной диагностики: автоматическая фетометрия и разметка структур плода берут на себя рутину, 5D-пакеты ускоряют скрининг ЦНС и сердца, а фотореалистичное 3D (RealisticVue, CrystalVue) даёт картинку, понятную и врачу, и будущим родителям. При этом аппарат остаётся многопрофильным — от абдоминальных до сосудистых исследований.

✓ Crystal Architecture™ — кристально чёткое диагностическое изображение
✓ Полный набор 5D-пакетов: Heart Color, CNS+, NT, LB, Follicle, Limb Vol
✓ ViewAssist™ — автоматическая разметка и аннотация структур плода
✓ MV-Flow™ и LumiFlow™ для микроциркуляции и объёмного кровотока

Монитор: 21.5″ LED Full HD (1920×1080)
Сенсорная панель: 13.3″ touch-screen
Порты датчиков: 4 активных
Накопитель: SSD 1 ТБ
Архитектура: Crystal (CrystalBeam + CrystalLive)
Грелка геля: встроенная

Обучение 4 видео

Обучающие видео по Samsung W10

Короткие практические ролики: базовая настройка, режимы визуализации, допплер, измерения, работа с архивом и технологиями. Можно освоить аппарат с нуля или быстро освежить нужное.

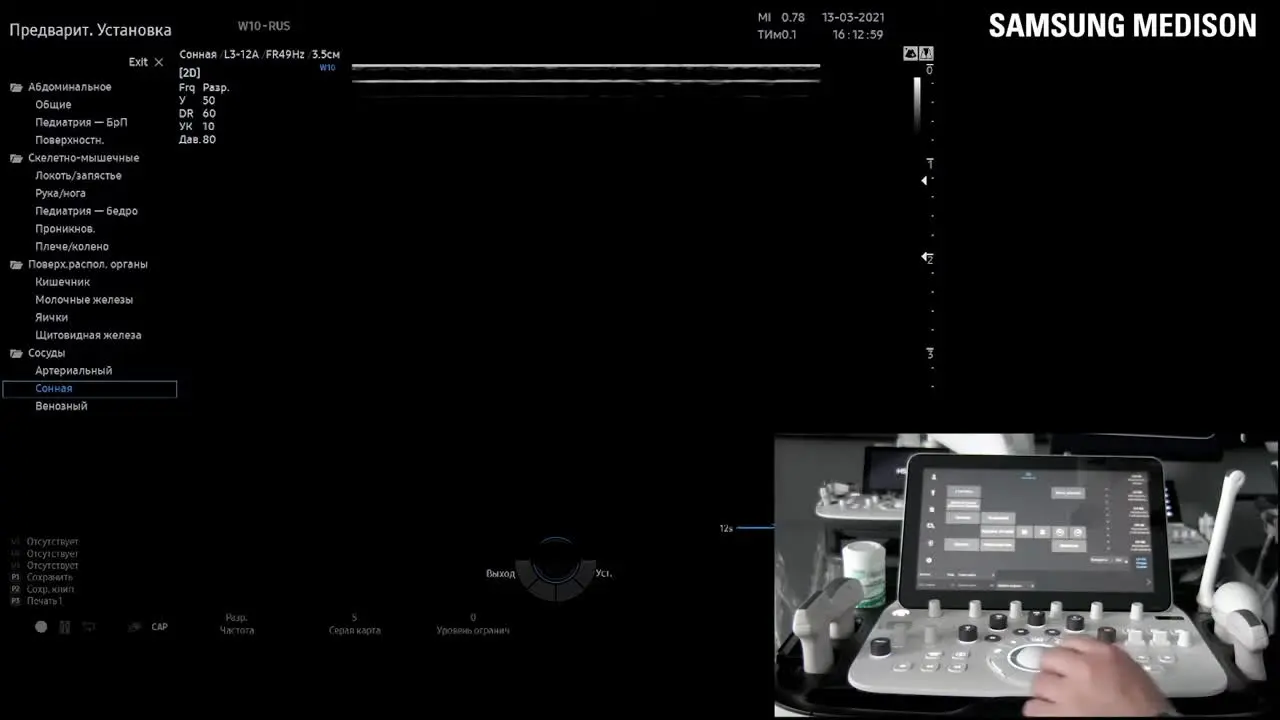

Базовая настройка сканера

Настройки визуализации B-режима

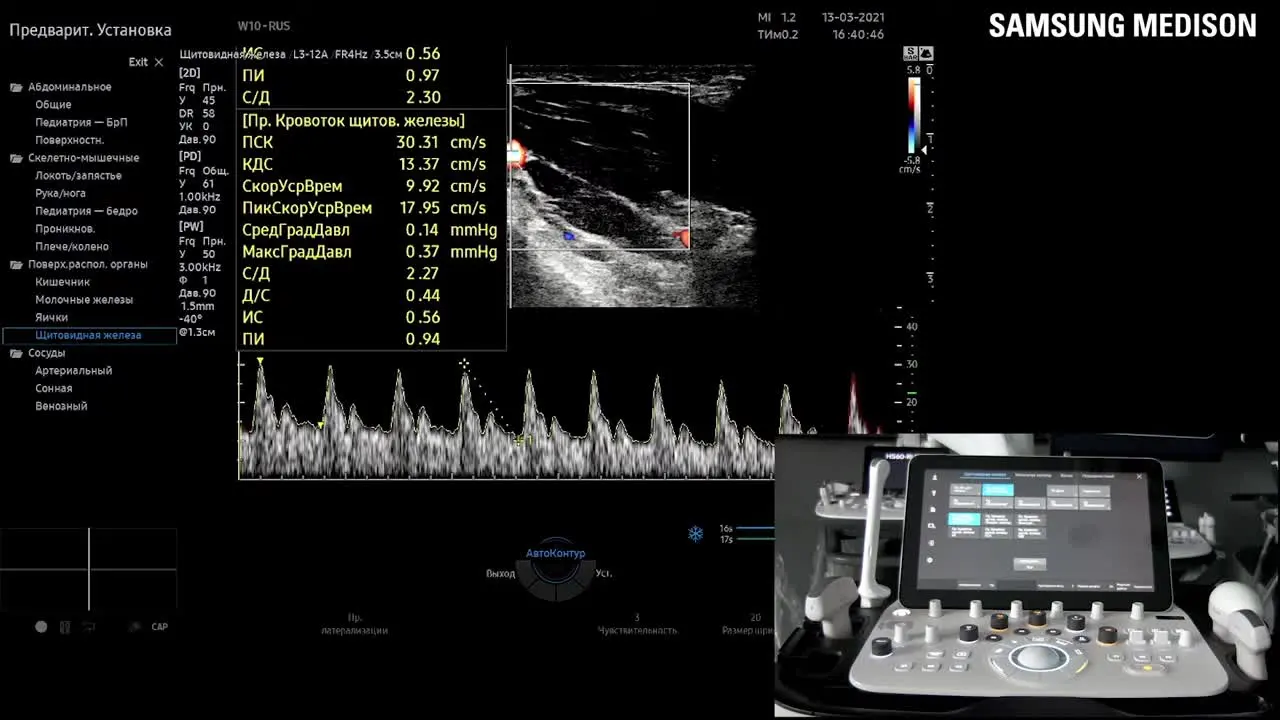

Настройка импульсного допплера

Работа с архивом

Возможности и технологии

Что умеет Samsung W10 — по группам. Названия со ссылкой ведут к подробному разбору технологии.

Архитектура и качество изображения

Crystal Architecture™ →: CrystalBeam™ + CrystalLive™ — формирование луча и обработка сигнала, основа высокой детализации W10.
S-Harmonic™ →: Тканевая гармоника с фазовой инверсией для чистой картинки глубоких структур.
HQ Vision™ / ShadowHDR™ →: Интеллектуальная фокусировка и усиление эхосигнала в зонах акустической тени.
ClearVision / MultiVision →: Фильтрация шума и пространственный компаундинг — больше деталей, меньше артефактов.

Объёмная визуализация (3D/4D)

Smart 4D+ →: Объёмное сканирование в реальном времени с расширенным набором инструментов (3D + 4D + 3D XI + MXI + STIC).
RealisticVue™ →: Реалистичное 3D с подвижным виртуальным источником света — естественные тени и объём.
CrystalVue™ / CrystalVue Flow →: Прозрачная 3D-реконструкция: поверхность, внутренние структуры и сосуды одновременно.
Slice A / HDVI →: «Толстый срез» с повышенной контрастностью и реконструкция объёма высокой чёткости.

ИИ-ассистенты и 5D

ViewAssist™ →: Автоматическое измерение и аннотация структур плода в любом триместре.
HeartAssist™ →: Автоматическая разметка и измерение сердца плода нажатием одной клавиши.
5D-пакеты: 5D Heart Color, 5D CNS+, 5D NT, 5D LB, 5D Follicle, 5D Limb Vol — автоматический поиск и измерение структур.
S-Detect™ for Breast / Thyroid →: ИИ-классификация образований по BI-RADS и TI-RADS.
IOTA ADNEX →: Полуавтоматическая оценка риска образований яичников.

Кровоток и эластография

MV-Flow™ →: Картирование капиллярного и низкоскоростного кровотока.
LumiFlow™ →: Объёмная, «с глубиной» визуализация кровотока в допплеровских режимах.
Elastoscan+ / E-Cervix™ →: Компрессионная эластография и оценка жёсткости шейки матки при беременности.
CEUS+™ →: Контрастное усиление для оценки перфузии очагов.

Эхограммы

Примеры реальных снимков с Samsung W10 в разных режимах. Нажмите на изображение, чтобы открыть крупно.

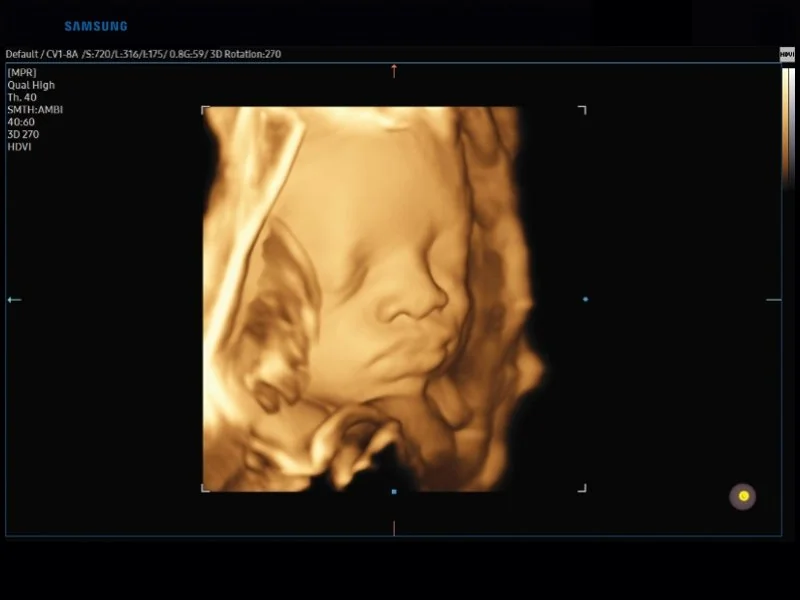

Лицо плода в режиме 3D (объемный датчик 1-8 МГц).

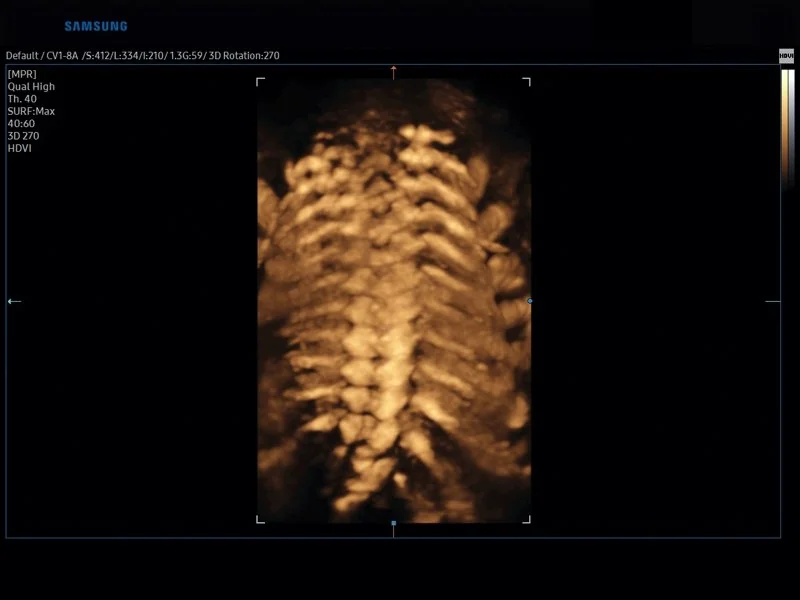

Позвоночник плода в режиме 3D (объемный датчик 1-8 МГц).

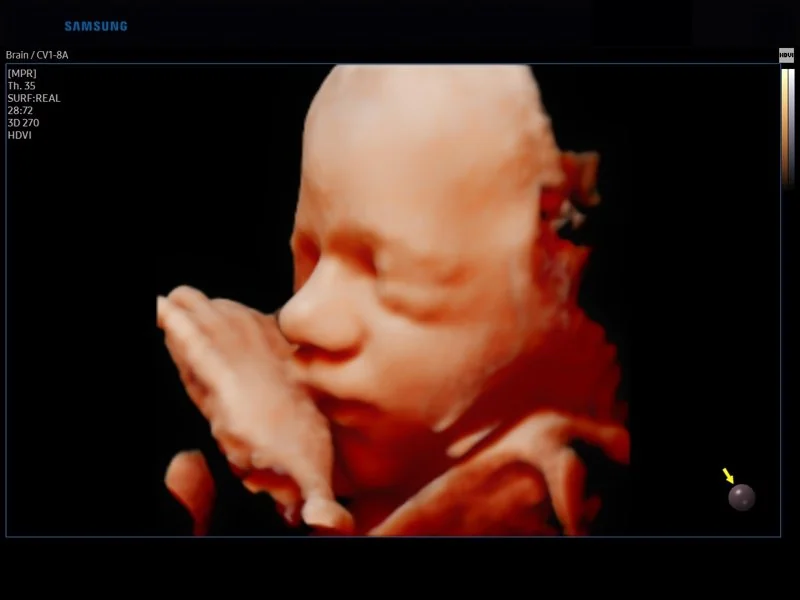

Лицо плода в режиме RealisticVue™ (объемный датчик 1-8 МГц).

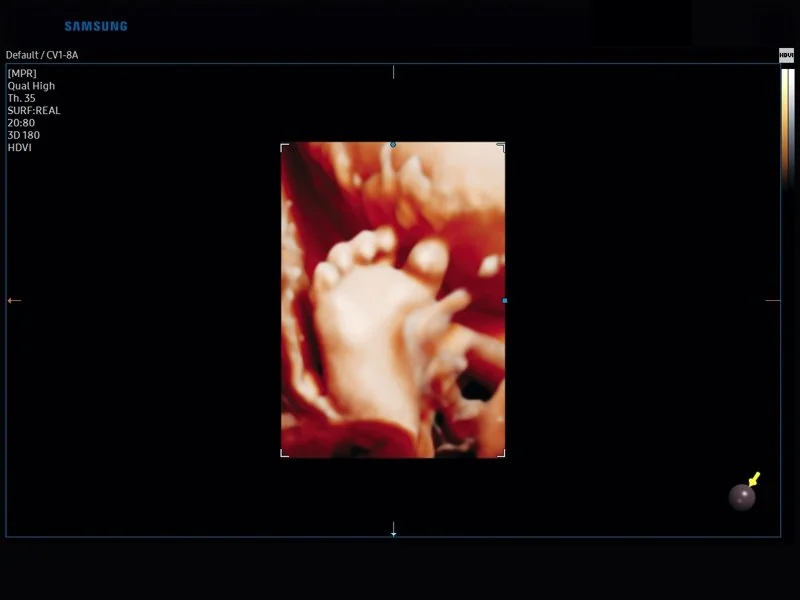

Стопа плода в режиме RealisticVue™ (объемный датчик 1-8 МГц).

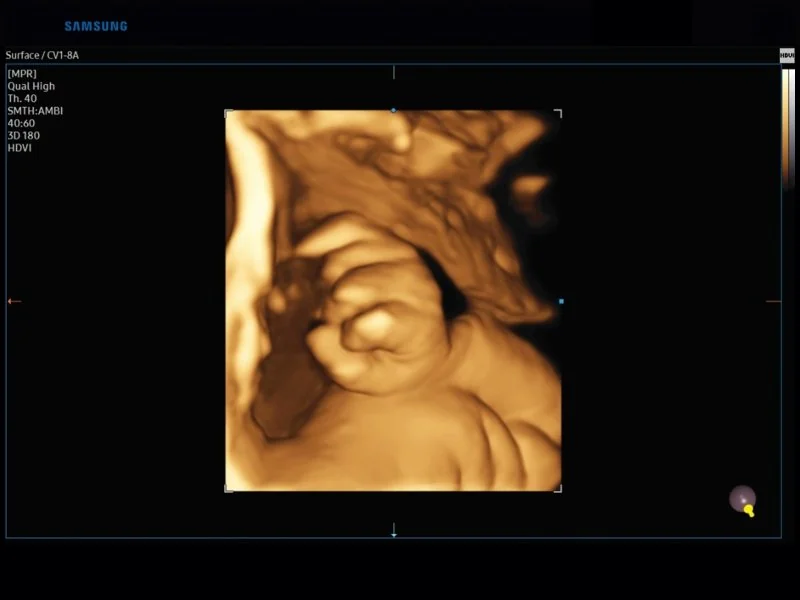

Рука плода в режиме 3D + AmbientLight (объемный датчик 1-8 МГц).

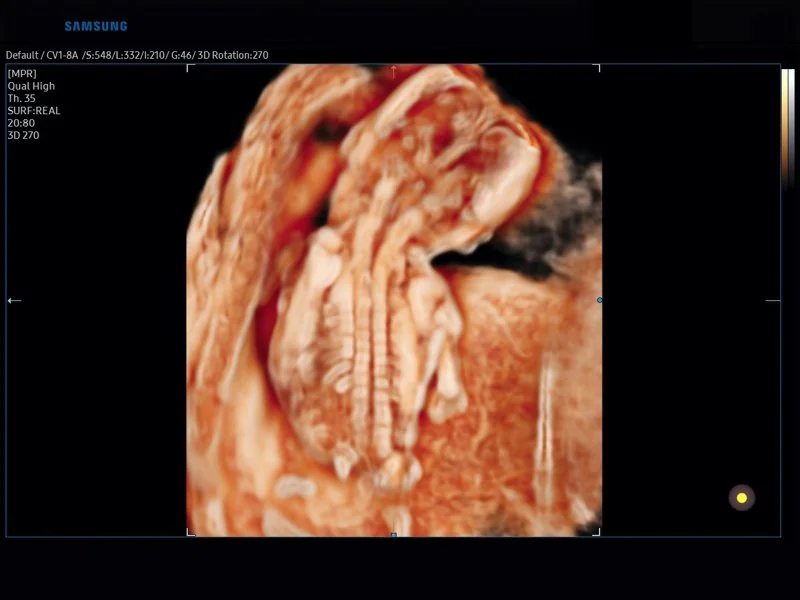

Позвоночник плода в режиме CrystalVue™ (объемный датчик 1-8 МГц).

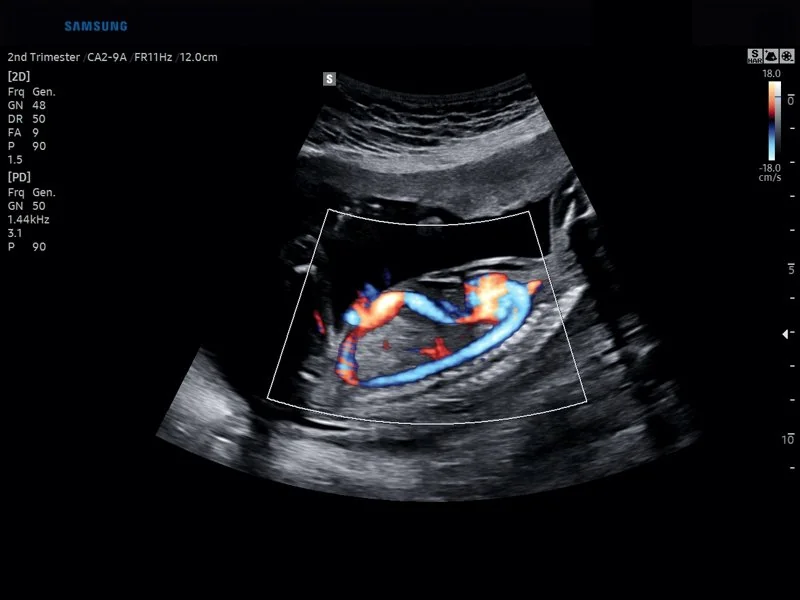

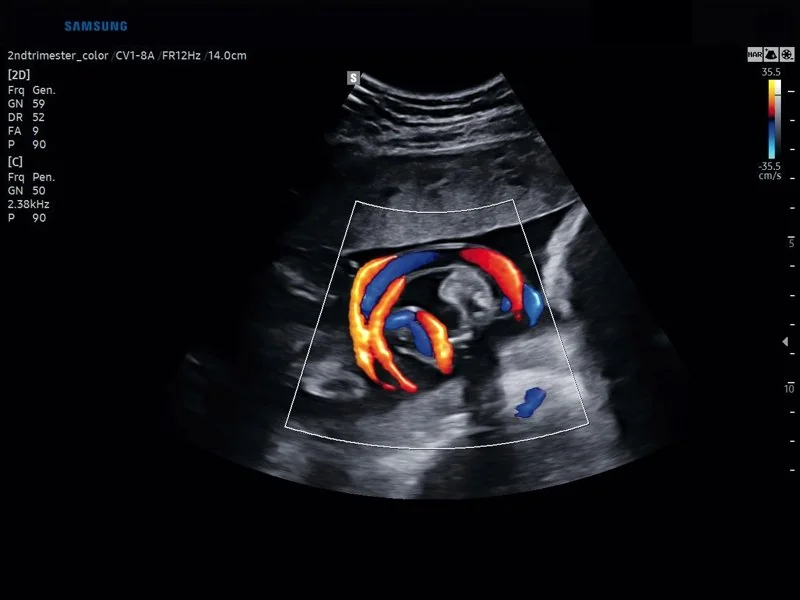

Кровоток плода (2-й триместр) в режиме S-Flow.

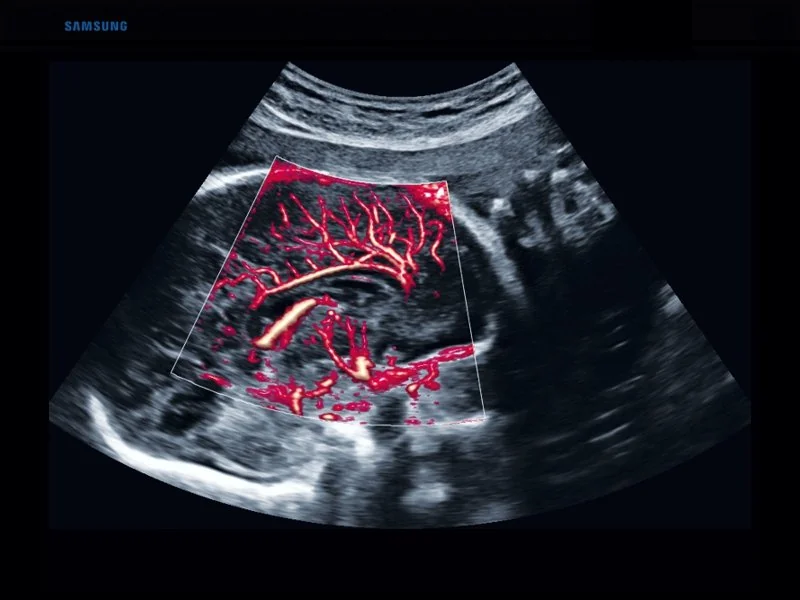

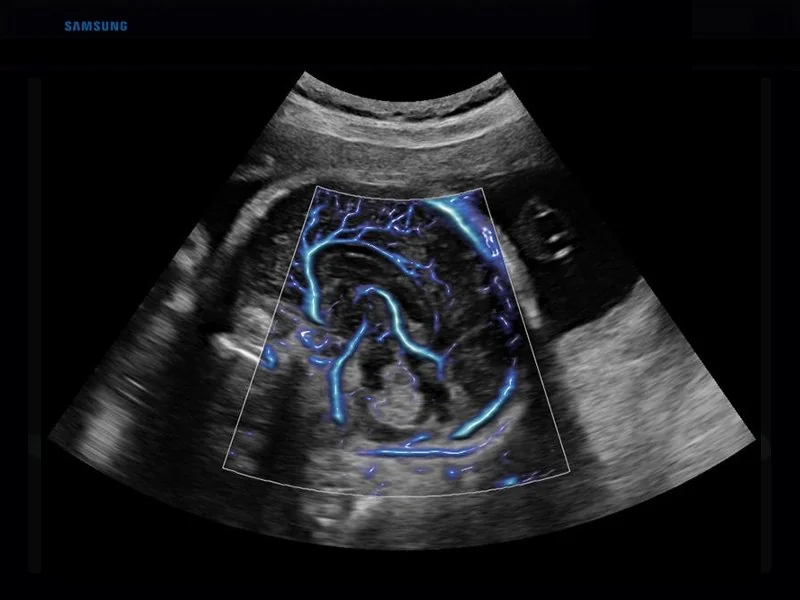

Головной мозг плода в режиме MV-Flow™.

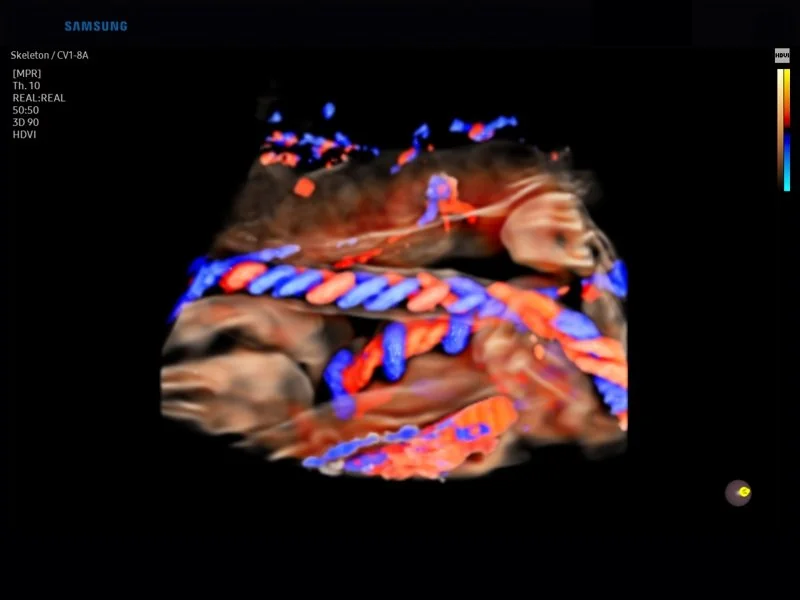

Пуповина плода в режиме S-Flow™ + LumiFlow™.
Головной мозг плода в режиме MV-Flow™ + LumiFlow™.
Измерение головного мозга плода с помощью 5D CNS+™.

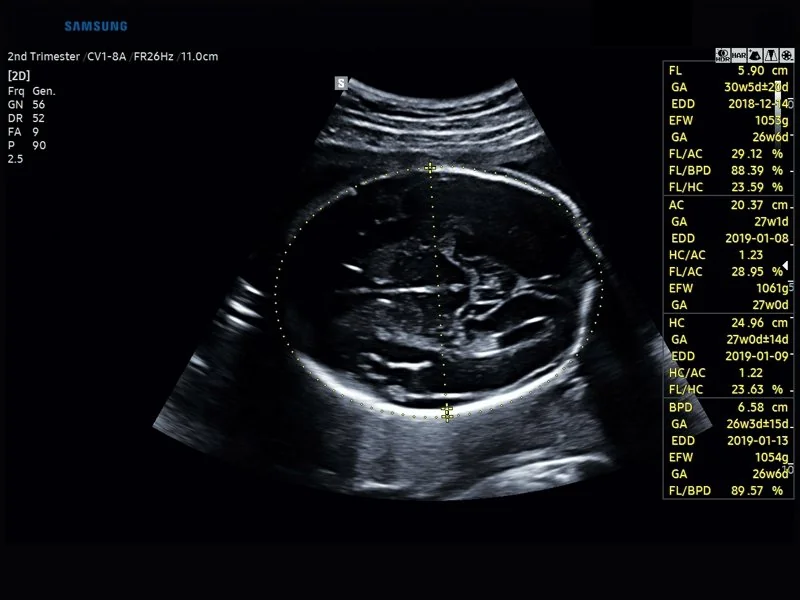

Оценка биометрии плода с помощью BiometryAssist™.
Пуповина плода в режиме ЦДК + LumiFlow™.

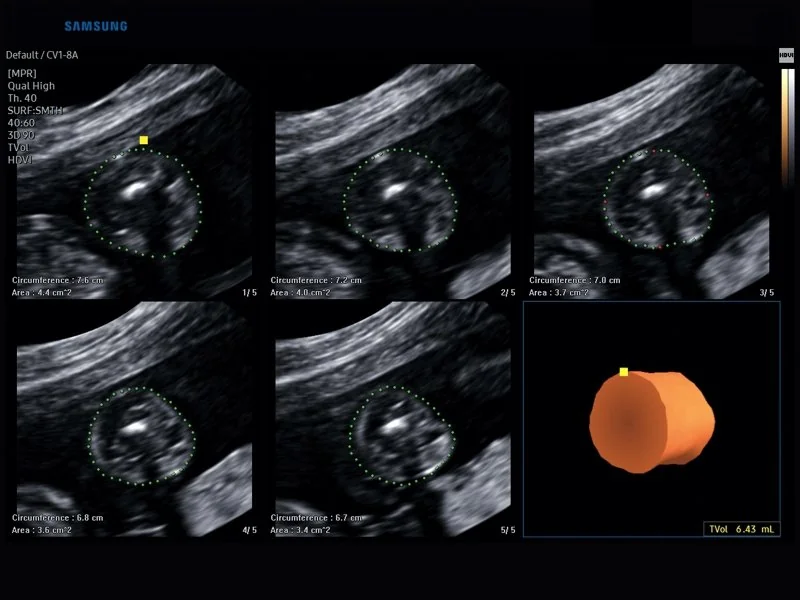

Оценка веса плода с помощью 5D Limb Vol™.

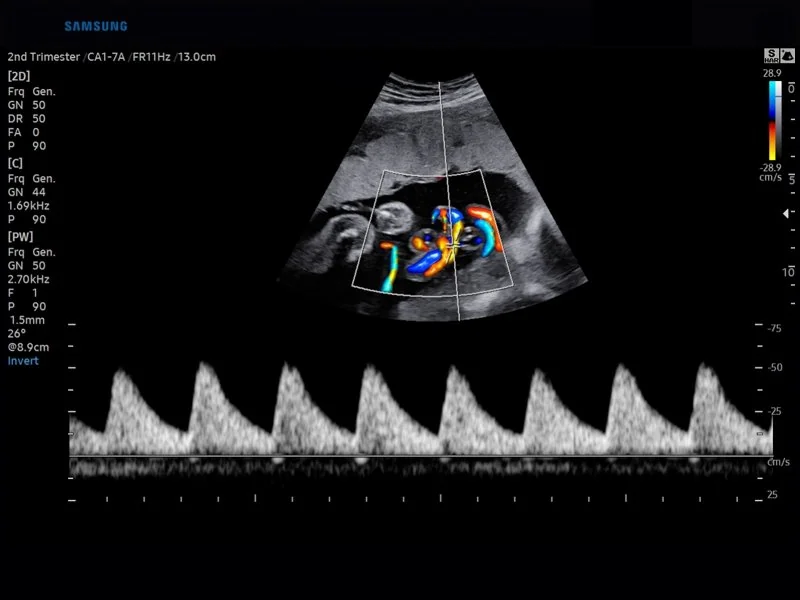

Пуповина плода в режиме CFM (цветное картирование) и PW (импульсный допплер).

Комплектация

Базовая комплектация

Консоль W10-RUS с 21.5″ Full HD-монитором и 13.3″ сенсорной панелью
SSD 1 ТБ, 4 активных порта, поддержка монокристальных и объёмных датчиков
Допплеры: цветной, энергетический, S-Flow, импульсно-волновой, тканевой (цветной и спектральный); цветной и анатомический М-режим
Тканевая гармоника с фазовой инверсией S-Harmonic, трапециевидное сканирование, QuickScan
Обработка изображения: ClearVision, MultiVision, HQ Vision, ShadowHDR, LumiFlow
Smart 4D+ (3D/4D/3D XI/MXI/STIC), RealisticVue, BiometryAssist, 2D NT, HDVI
Расчётные пакеты: акушерство (I–III триместры), гинекология, кардиология плода, ангиология, абдоминальные органы, щитовидная и молочные железы, суставы
Архивация SonoView, модуль DICOM
Грелка геля, клавиатура с подсветкой и трекболом
Руководство по эксплуатации на русском языке
