Samsung HS40

Высокий / экспертный · Универсальный экспертный сканер с отмеченной наградами эргономикой и чистой визуализацией глубоких структур.

Обзор

Samsung HS40 — универсальный ультразвуковой сканер высокого / экспертного класса. Отмечен наградой IF Design Award за эргономику: продуманная панель и баланс между функциональностью и комфортом облегчают долгий рабочий день.

Гармоника с фазовой инверсией S-Harmonic™ даёт чистую картинку глубоких структур даже у пациентов с большой массой тела, а QuickScan настраивает изображение в один клик. HS40 закрывает широкий круг задач — от акушерства и гинекологии до абдоминальных, сосудистых и кардиологических исследований.

✓ Эргономика, отмеченная IF Design Award
✓ S-Harmonic™ — чистая визуализация глубоких структур
✓ QuickScan — авто-оптимизация изображения в B-, C- и D-режимах
✓ ClearVision и MultiVision для чёткости и подавления шума

Монитор: 21.5″ LED Full HD (1920×1080)
Сенсорная панель: 10.1″ touch-screen
Порты датчиков: до 5 (4 + 1 CW)
Панель: регулируется по положению
Порты USB: для периферии и накопителей

Обучение 4 видео

Обучающие видео по Samsung HS40

Короткие практические ролики: базовая настройка, режимы визуализации, допплер, измерения, работа с архивом и технологиями. Можно освоить аппарат с нуля или быстро освежить нужное.

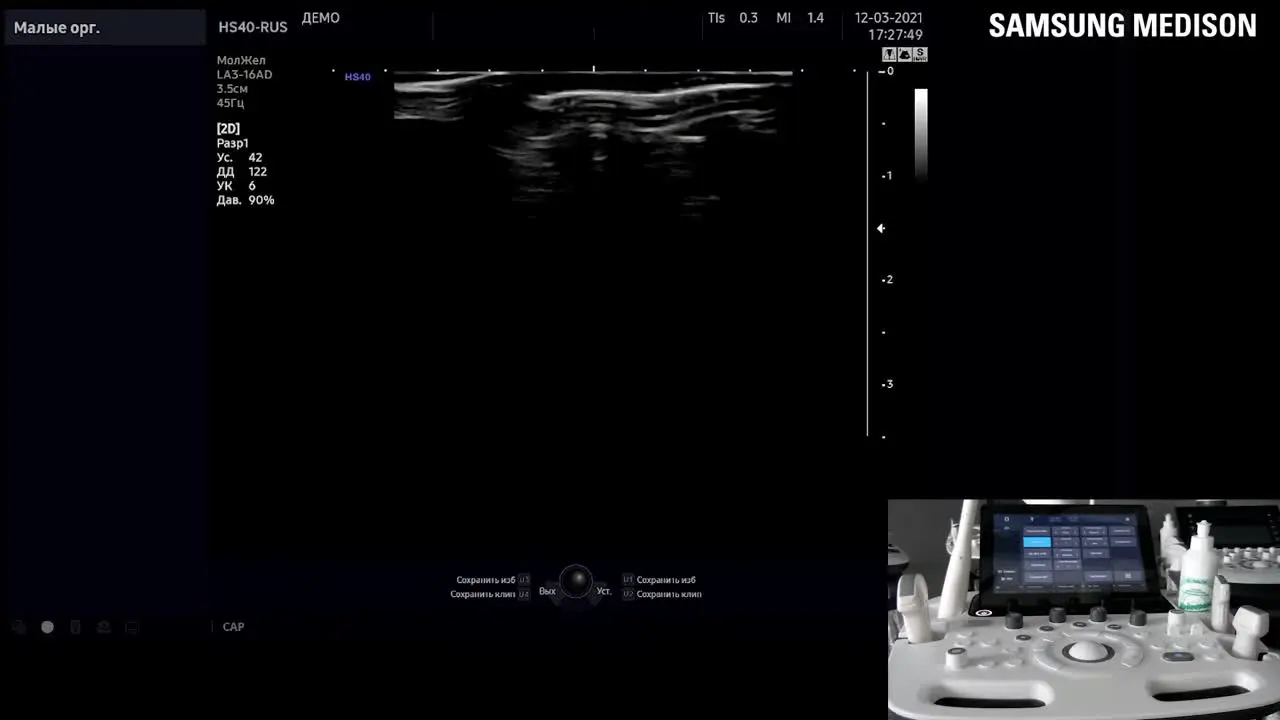

Базовая настройка сканера

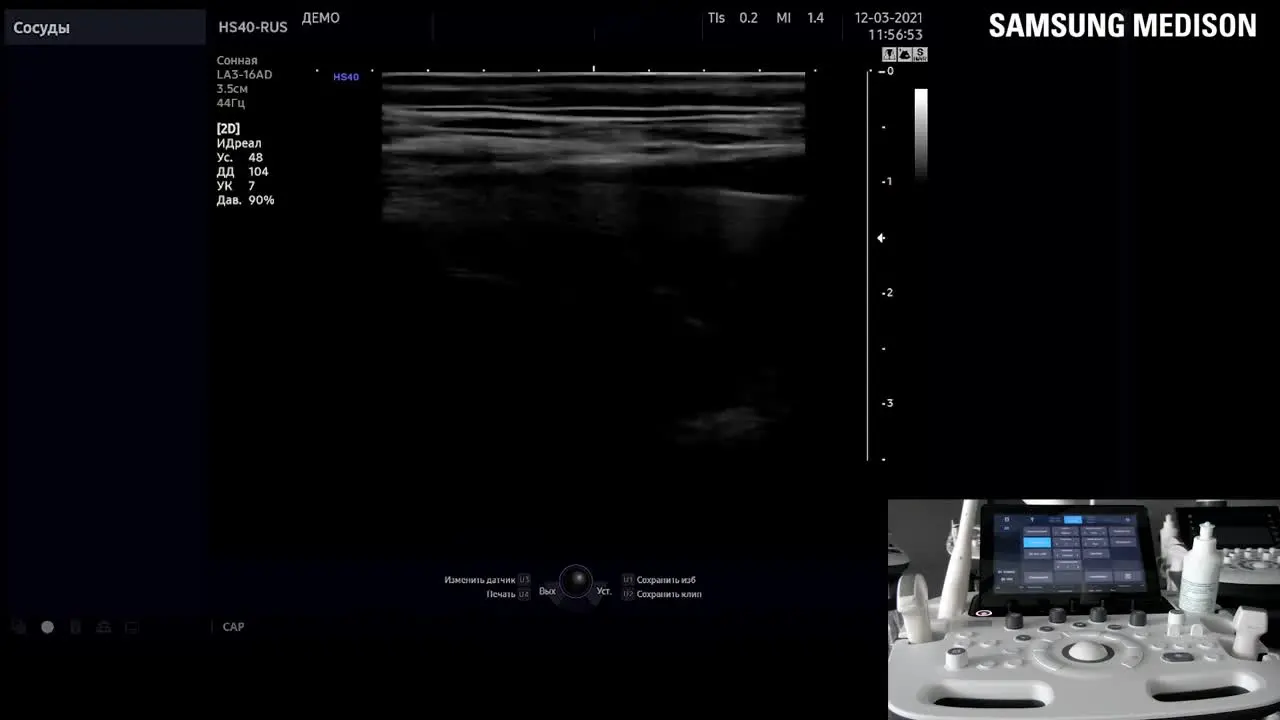

Базовая настройка B-режима

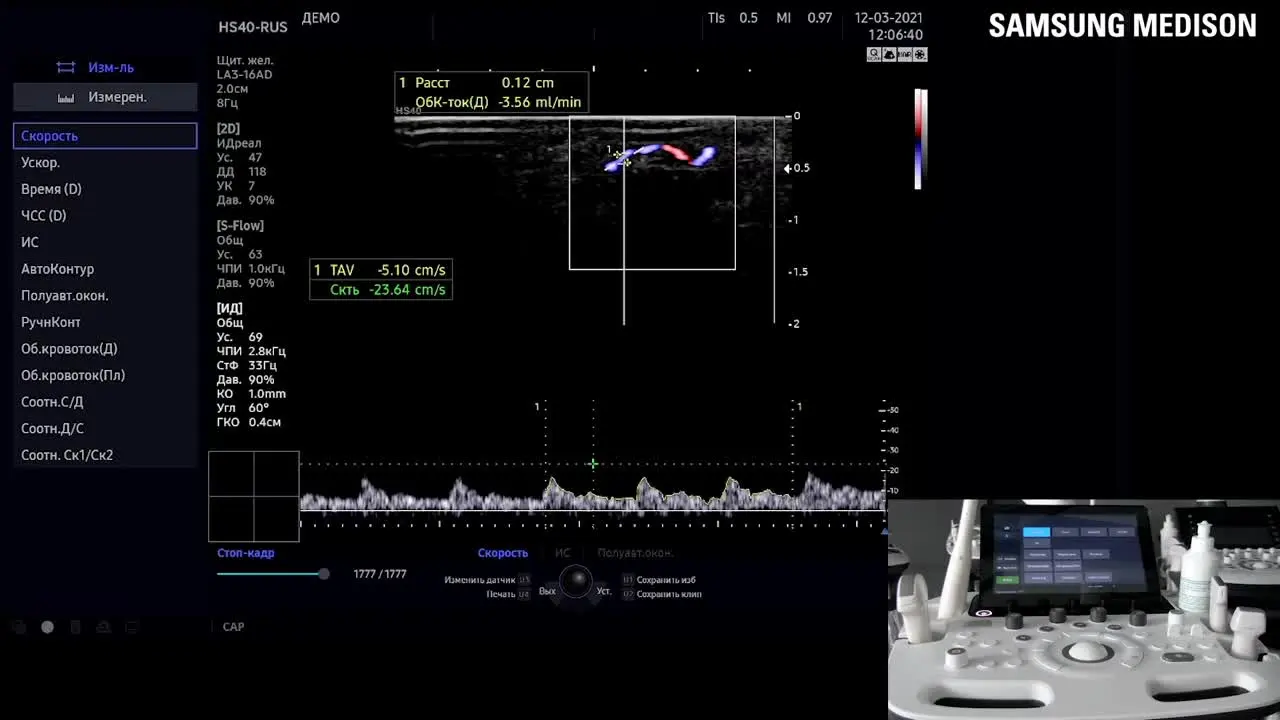

Настройка импульсного допплера

Работа с архивом

Возможности и технологии

Что умеет Samsung HS40 — по группам. Названия со ссылкой ведут к подробному разбору технологии.

Качество изображения

S-Harmonic™ →: Улучшенная тканевая гармоника — повышает качество визуализации глубоко расположенных структур.
ClearVision →: Фильтрация в реальном времени: убирает спекл-шум и артефакты, усиливает контуры тканей.
MultiVision →: Складывает изображение из нескольких углов инсонации — больше детализации, меньше артефактов.
QuickScan →: Распознаёт исследуемый орган по интеллектуальной базе и автоматически подбирает оптимальные параметры в B-, C- и D-режимах.

Объёмная визуализация и сердце плода

RealisticVue (Light) →: Реалистичная 3D-реконструкция плода с виртуальным источником освещения.
STIC →: Пространственно-временная корреляция — динамическая 4D-визуализация сердца плода.
3D XI (MSV, VolumeCT, OVIX) →: Мультисрезовый просмотр и реконструкция объёма в разных плоскостях.
5D NT / 5D Follicle →: Автоматическое измерение воротникового пространства и фолликулов.

Кровоток и кардиология

S-Flow™ →: Цветовой допплер повышенной чувствительности для мелких сосудов и медленного кровотока.
Strain+ →: Оценка глобальной и регионарной сократимости левого желудочка.
TDI + анатомический M-режим: Тканевой допплер и кардиологические расчёты (кардиопакет).
CW-допплер: Постоянно-волновой допплер для высокоскоростных потоков (опция).

Эластография и измерения

ElastoScan →: Качественная компрессионная эластография щитовидной и молочной желёз, простаты.
E-Strain →: Количественная оценка эластичности тканей (требует ElastoScan).
Auto IMT →: Автоматическое измерение комплекса интима-медиа общей сонной артерии.
NeedleMate+ →: Улучшенная визуализация биопсийной иглы за счёт контрастирования и наклона луча.

Эхограммы

Примеры реальных снимков с Samsung HS40 в разных режимах. Нажмите на изображение, чтобы открыть крупно.

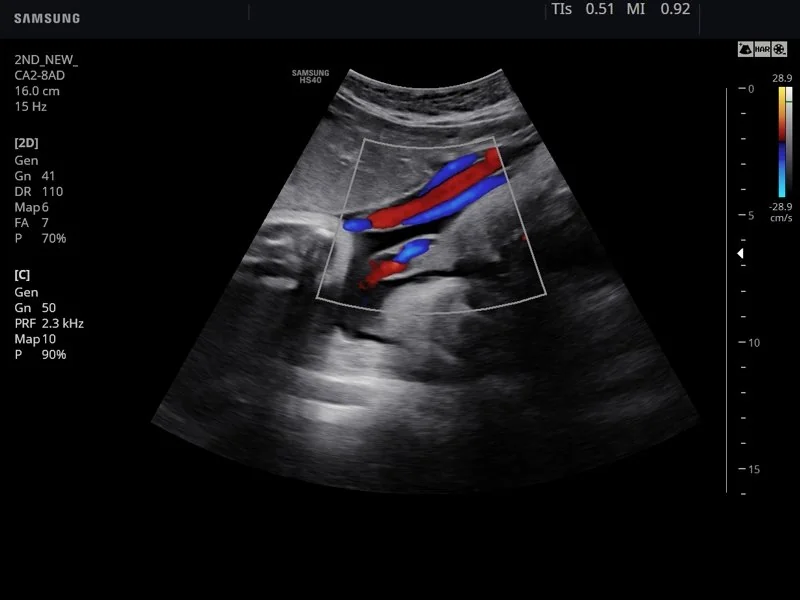

Пуповина плода в режиме ЦДК.

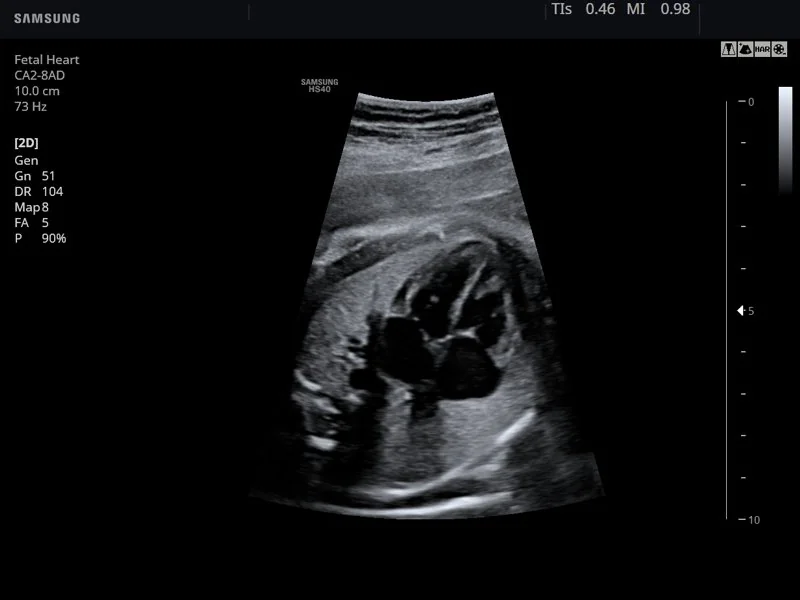

Сердце плода в B-режиме. Конвексный датчик 2-8 МГц.

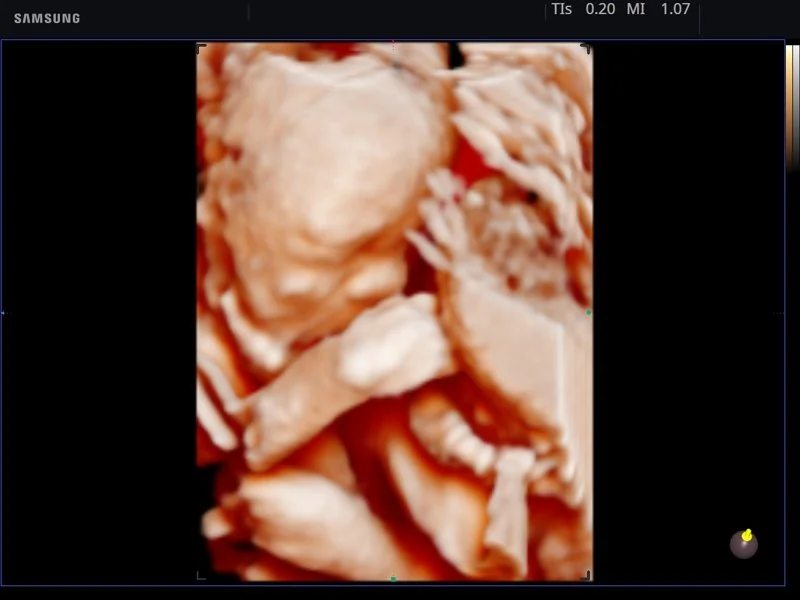

Плод в режиме RealisticVue™ 3D.

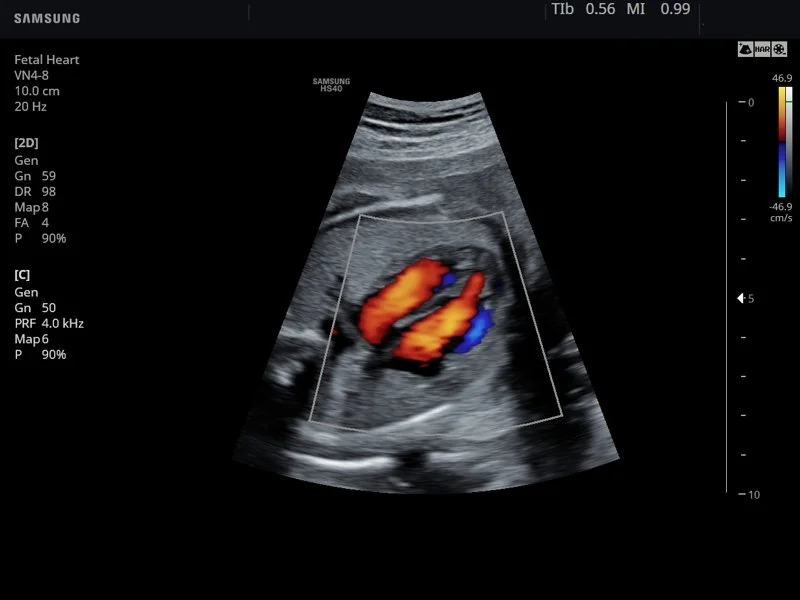

Сердце плода в режиме цветного картирования.

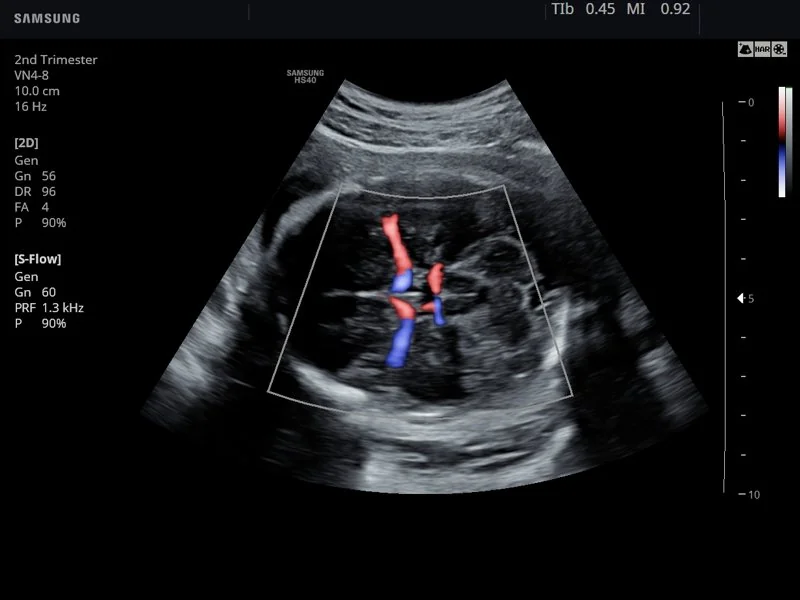

Головной мозг плода в режиме S-Flow™.

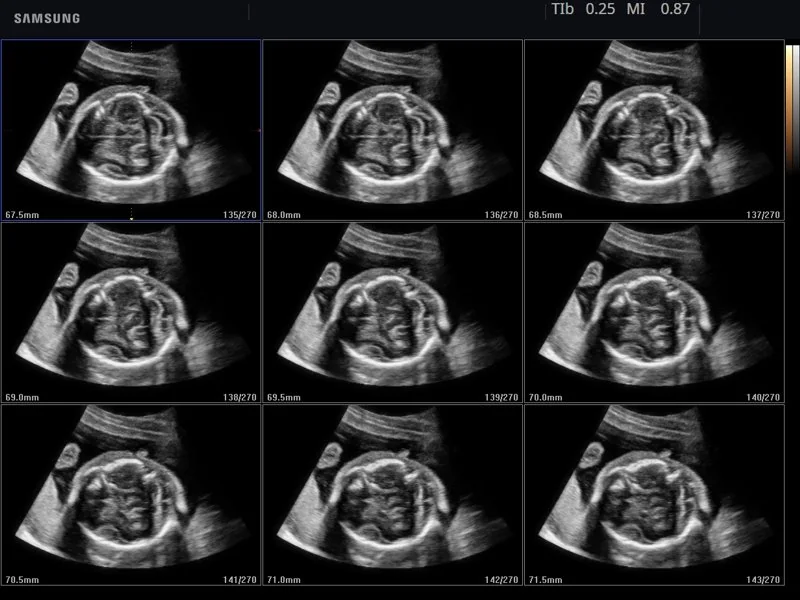

Головной мозг плода в режиме MSV (Multi-Slice View).

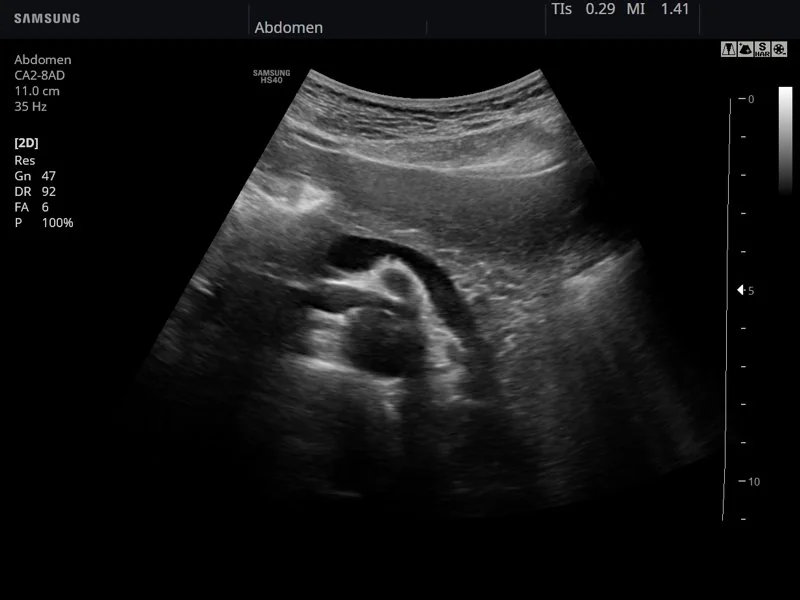

Поджелудочная железа в B-режиме. Конвексный датчик 2-8 МГц.

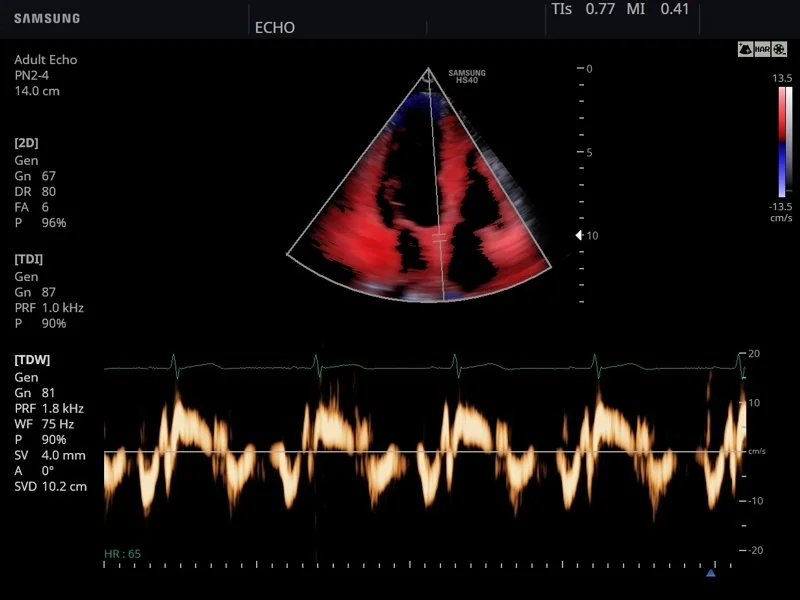

Сердце в режиме TDI (тканевой допплер).

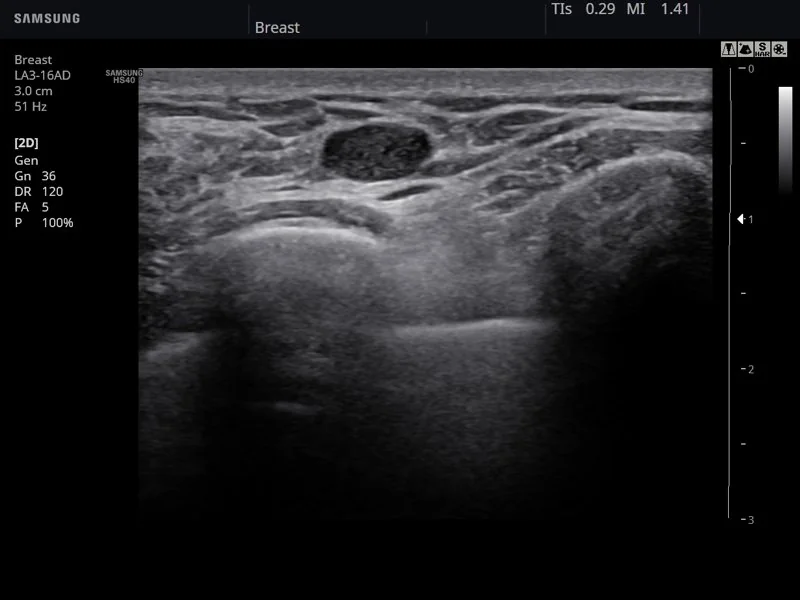

Молочная железа в B-режиме. Линейный датчик 3-16 МГц.

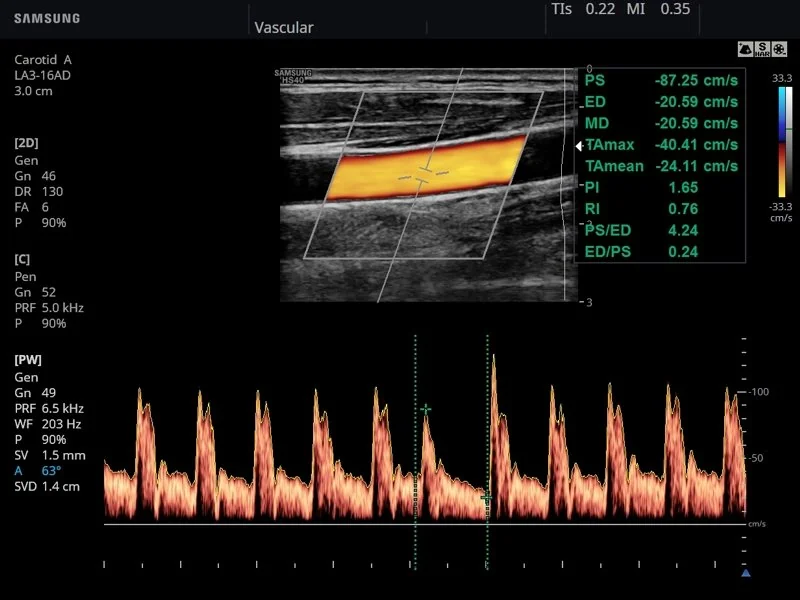

Общая сонная артерия в режимах ЦДК и импульсного допплера.

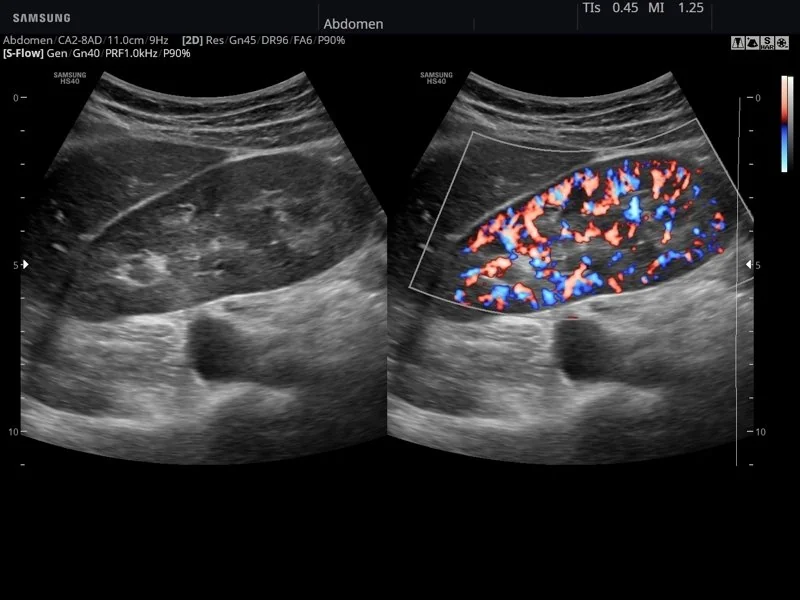

Почка в режиме S-Flow™.

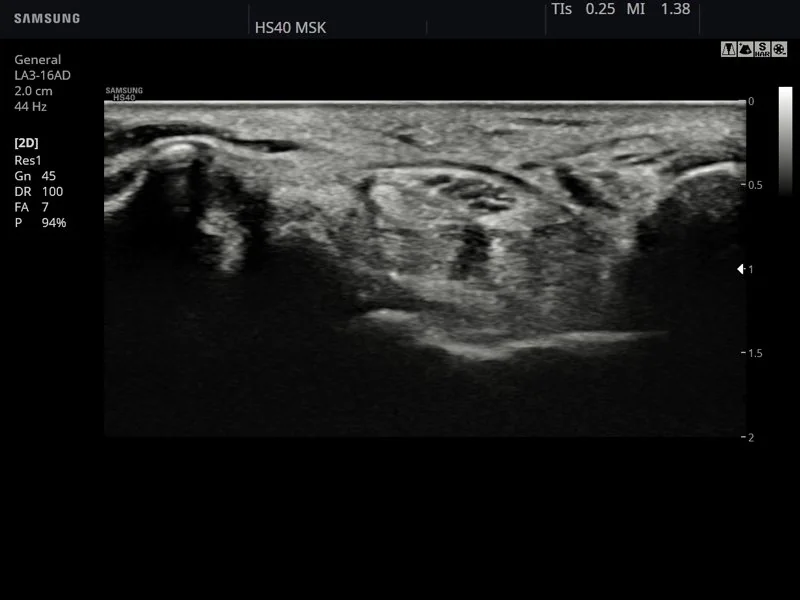

Запястье в B-режиме.

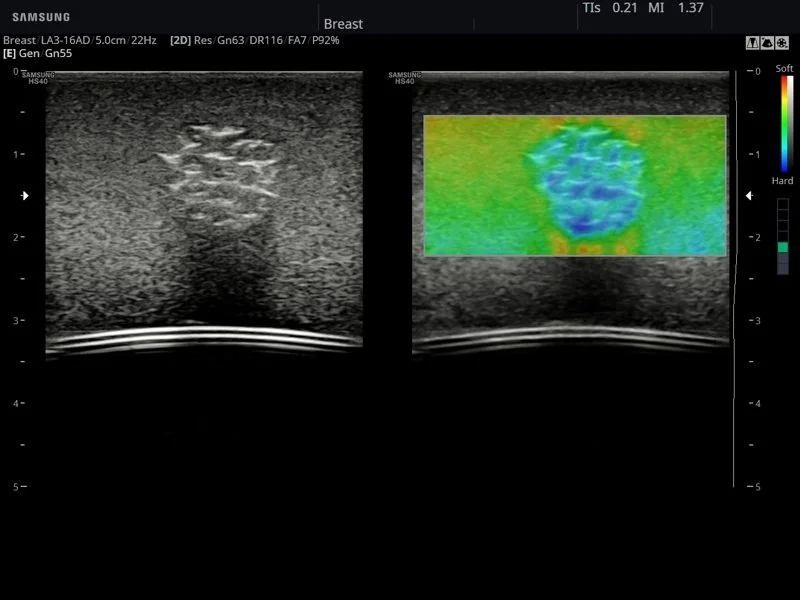

Образования разной жёсткости в режиме ElastoScan (фантом молочной железы).

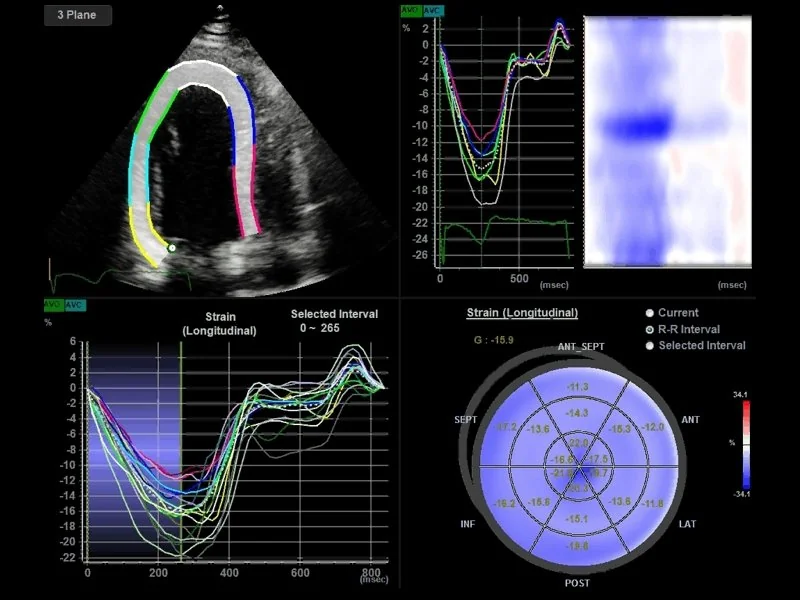

Сердце в режиме Strain+ (оценка сократимости).

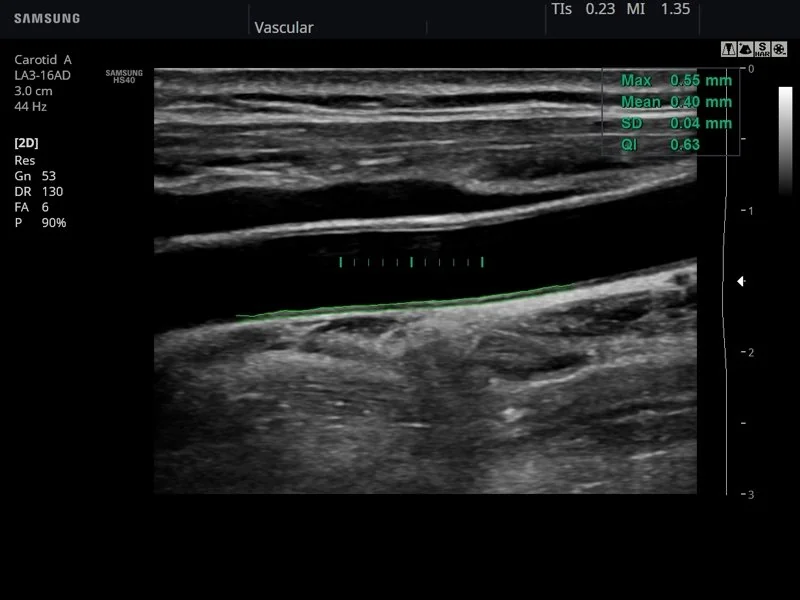

Общая сонная артерия в режиме Auto IMT (толщина комплекса интима-медиа).

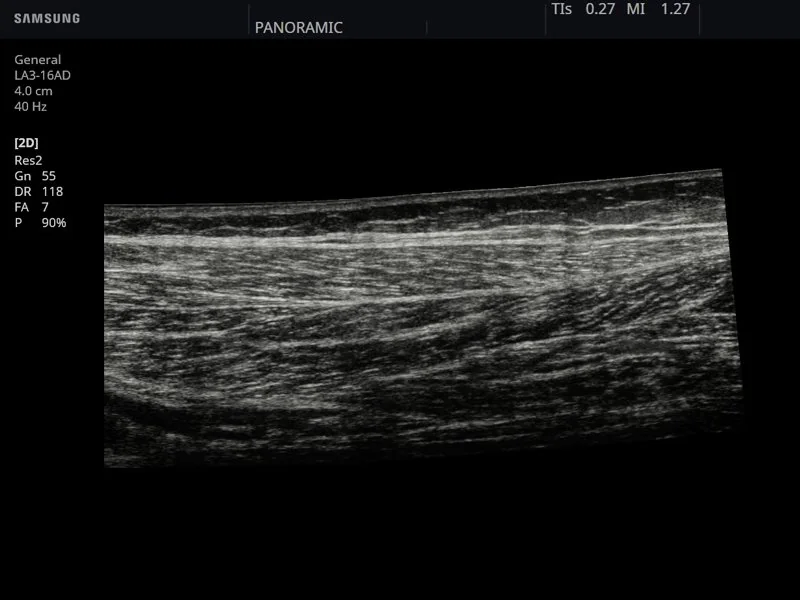

Икроножная мышца, панорамное сканирование в B-режиме.

Комплектация

Базовая комплектация

Сканер HS40-RUS с регулируемой панелью управления
Пресеты и пользовательские наборы параметров для I, II и III триместров
Допплеровские режимы: цветной, энергетический, направленный энергетический, импульсно-волновой
M-режим с автоматической обводкой спектра и расчётами в реальном времени
Тканевая гармоника, в т.ч. с фазовой инверсией (S-Harmonic)
Трапециевидное сканирование, модули ClearVision и MultiVision
QuickScan в B-режиме и спектральном допплере
Модуль данных пациента с формированием протоколов и отчётов
Расчётные пакеты: акушерство, гинекология, кардиология плода, ангиология, абдоминальные органы, щитовидная и молочные железы, суставы, тазобедренные суставы у детей
Документация на русском языке
