Оптимизация изображения: 2D, цветовой и спектральный допплер

Пошагово

1. 1

   Настройте базу: глубина, фокус, усиление, частота

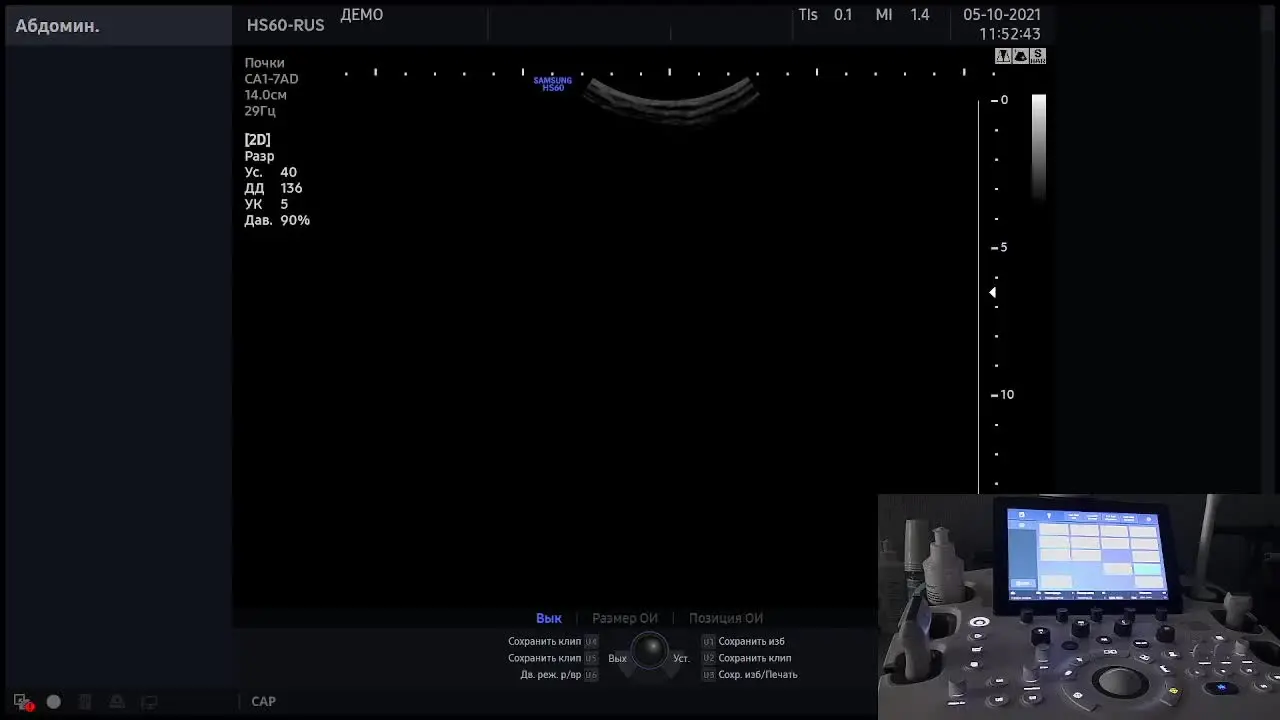

   • Прочитайте информационную строку вверху экрана: пресет, датчик, динамический диапазон, частота, глубина, частота кадров — это приборная панель на всё исследование.

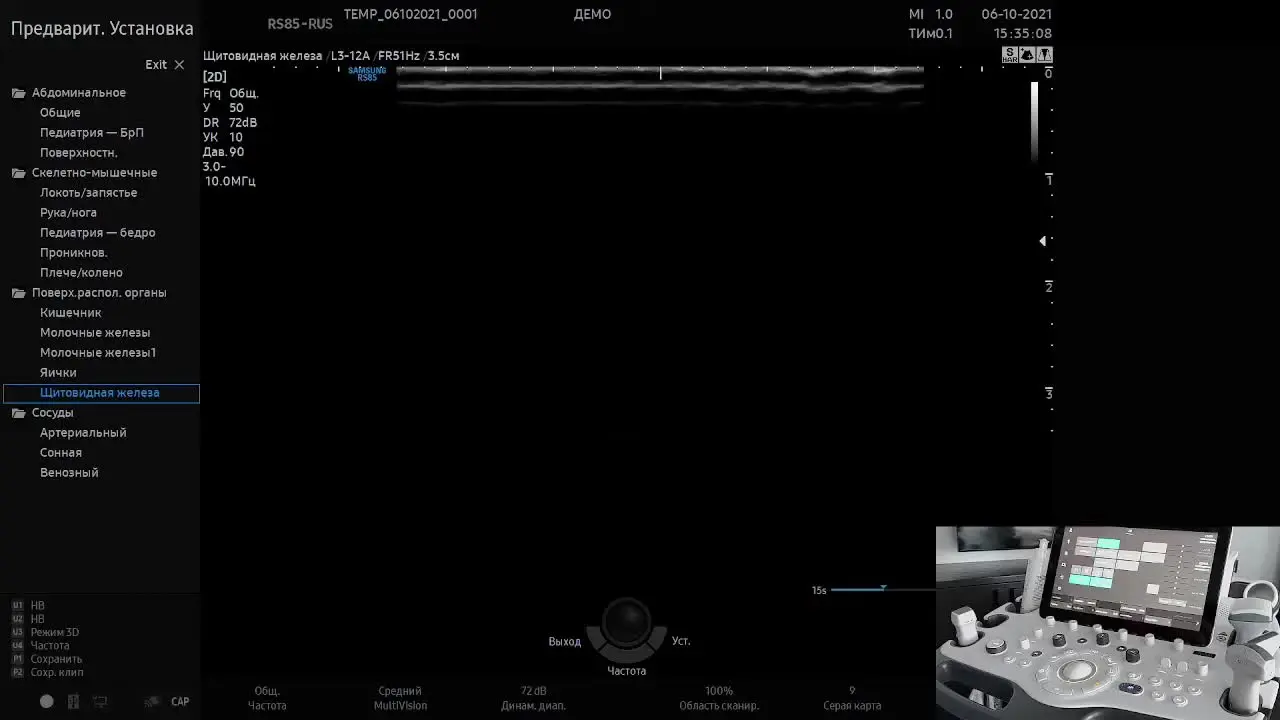

   • Глубина — такая, чтобы объект целиком помещался в поле; фокус — на уровень зоны интереса или чуть глубже.
   • Общее усиление (Gain) и КОЭ (TGC) по зонам: снимаете пересвет сверху, добавляете в глубине.
   • Частота датчика: РАЗР (высокая) — разрешение; ПРН (низкая) — глубина, полный пациент, поздний срок беременности.
2. 2

   Нажмите QuickScan (Q-Scan) — быстрая оптимизация

   • Одно нажатие подбирает усиление, динамический диапазон и кривую усиления по глубине под текущую сцену.
   • Работает не только в 2D: в спектральном допплере QuickScan сам выставит шкалу, положение базовой линии и скорость развёртки.
   • Результат — отправная точка: дальше донастраивайте вручную под свою задачу и привычку глаза.
3. 3

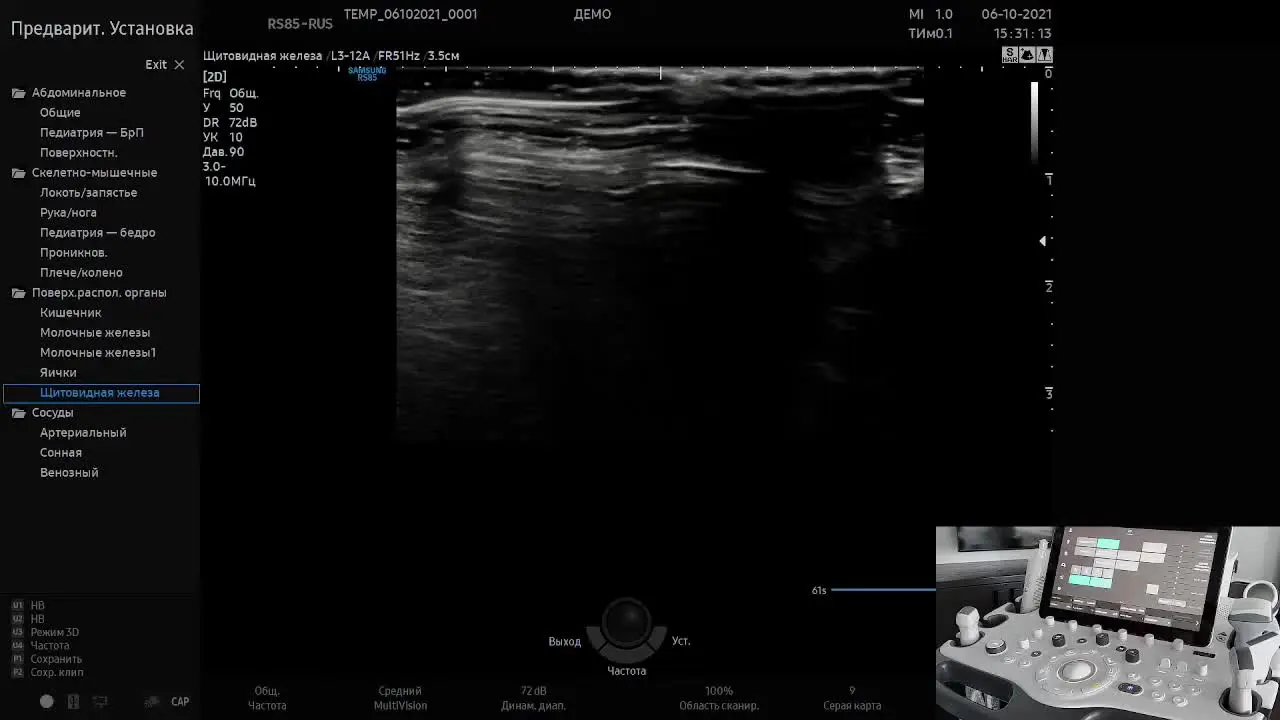

   Включите слой обработки 2D под задачу

   • ClearVision — адаптивное подавление спекл-шума с сохранением границ; уровни 1–5, подбираются под глаз и сохраняются в пресет.
   • MultiVision — пространственный компаундинг (лучи под разными углами): меньше угло-зависимых артефактов, чётче контуры; три уровня. Платите частотой кадров, поэтому в кардиологии и при пункции его снижают или отключают.
   • ShadowHDR — селективно поднимает усиление в зонах акустической тени (за рёбрами, за костями плода), одновременно используя высокие и низкие частоты.
   • S-Harmonic — тканевая гармоника с фазовой инверсией: чище жидкостные структуры и глубокие отделы; на акушерских и кардиологических пресетах включена по умолчанию.
   • HQ-Vision — частотный компаундинг для поверхностных и МСК-структур (опция на части моделей).
   • Проверка себя: отключите ClearVision и MultiVision на пару секунд и включите обратно — так видно, сколько даёт обработка и не переслащена ли картинка.
4. 4

   Доведите картинку: серая карта, усреднение кадров, цвет

   • Динамический диапазон: выше — картинка мягче и «серее», ниже — контрастнее и жёстче.
   • Серая карта меняет распределение оттенков между чёрным и белым — подбирается под монитор и освещение кабинета.
   • Усреднение кадров: выше — глаже неподвижная картинка, ниже — «живее» и быстрее (кардиология, сердце плода). Зернистость на кардиопресете нормальна: это плата за временное разрешение.
   • Псевдоцвет (цветовая карта B-режима) добавляет градаций там, где серой шкалы не хватает: глаз различает около 25 оттенков серого, в цвете — заметно больше.
   • Свои уровни обработки и любимую карту сохраните в пользовательский пресет, чтобы не выставлять заново каждый день.
   • Для мелких структур используйте HD Zoom (увеличение с предварительным выбором окна), а не простое кручение зума.
5. 5

   Переключите ЦДК под скорость потока

   • Настройка определяется скоростью потока, а не названием органа: клапаны и артерии — режим высоких скоростей, лёгочные вены, сосуды плаценты и микроциркуляция — низких.
   • На сенсорной панели переключение зоны интереса меняет шкалу, фильтр и чувствительность одним нажатием — быстрее, чем крутить каждый параметр.
   • Сузьте окно ЦДК до зоны интереса и уменьшите угол сканирования: растёт частота кадров, слабый поток прокрашивается, изображение чётче.
   • LumiFlow даёт потоку псевдообъёмный вид (быстрый поток светлее, медленный темнее) и убирает подтекание краски за пределы сосуда.
   • MV-Flow — для микроциркуляции и очень медленных потоков, которые обычный ЦДК не показывает; 2D-картинка при этом сохраняется.
6. 6

   Настройте спектр в импульсно-волновом режиме

   • Шкала — под ожидаемую скорость: при выраженной регургитации поднимайте вплоть до 4 м/с, при венозном потоке опускайте до минимума.
   • Базовую линию сместите, чтобы спектр умещался целиком, без заворота.
   • Скорость развёртки: медленнее — уместить несколько циклов, быстрее — развести фазы внутри одного.
   • Стеночный (частотный) фильтр: тёмная зона по обе стороны от базовой линии на медленном потоке означает, что фильтр срезает именно то, что вы измеряете — снизьте его или отключите.
   • Цветовую карту спектра выбирайте под свой глаз — на читаемость это влияет сильнее, чем кажется.
7. 7

   Шпаргалка: что крутить, когда картинка не устраивает

   • Таблица ниже — быстрый разбор по симптому: слева то, что мешает, справа регулировка, с которой начинать.

   Оптимизация изображения: симптом → регулировка (сканеры Samsung)

   Что мешает	Что делать
   Общий шум, «мыло», нечёткие границы	ClearVision (1–5) + MultiVision; проверить себя, отключив их на пару секунд
   Тени от костей, поздний срок, высокий ИМТ	ShadowHDR; ниже частота датчика; фокус на зону интереса или чуть глубже
   Слишком тёмно или светло, нет времени крутить	QuickScan (Q-Scan): усиление, динамический диапазон и КОЭ одним нажатием
   Не хватает градаций в сложном случае	Цветовая карта вместо серой шкалы; сохранить свою карту в пресет
   Смазано движение (сердце, сердце плода)	Кардиопресет: ниже усреднение кадров, уже угол, меньше глубина; MultiVision снизить
   Слабый поток: лёгочные вены, сосуды плаценты	Режим низких скоростей; сузить окно ЦДК и угол; LumiFlow, для микроциркуляции — MV-Flow
   Алиасинг на клапанах, регургитация не видна	Режим высоких скоростей; поднять шкалу (при выраженной регургитации — до 4 м/с)
   Тёмная зона у базовой линии на спектре	Снизить или отключить стеночный фильтр; подобрать скорость развёртки
   Мелкая структура при увеличении «сыпется»	HD Zoom (выбор окна до увеличения) вместо простого зума
