VOCAL: измерение объёма и оценка васкуляризации по 3D
UZI.RU — официальный дистрибьютор Samsung Medison в России uzi.ru/instrukcii/vocal-obyomnye-izmereniya

Справочный материал. Интерфейс и доступность функций могут незначительно отличаться в зависимости от модели УЗ-сканера Samsung и версии программного обеспечения. Всегда сверяйтесь с руководством пользователя вашего аппарата.

Распечатано: · Консультация: +7 (495) 150-38-30
или сохранить в PDF — с фирменными колонтитулами на каждой странице

Задача

Получить воспроизводимую оценку объёма исследуемого объекта по серии контуров, построенных при вращении 3D-объёма, и при необходимости — количественные индексы кровоснабжения по гистограмме энергетического допплера.

Перед началом

  • Получен объёмный набор данных в режиме 3D/4D (внутриполостной или конвексный датчик)
  • Для индексов васкуляризации (VI/FI/VFI) — объём записан в энергетическом допплере, причём ненаправленном: режим Slow (направленный) выключен
  • Выбран объект с чёткими границами на контрольном изображении

Пошагово

  1. 1

    Запустите VOCAL

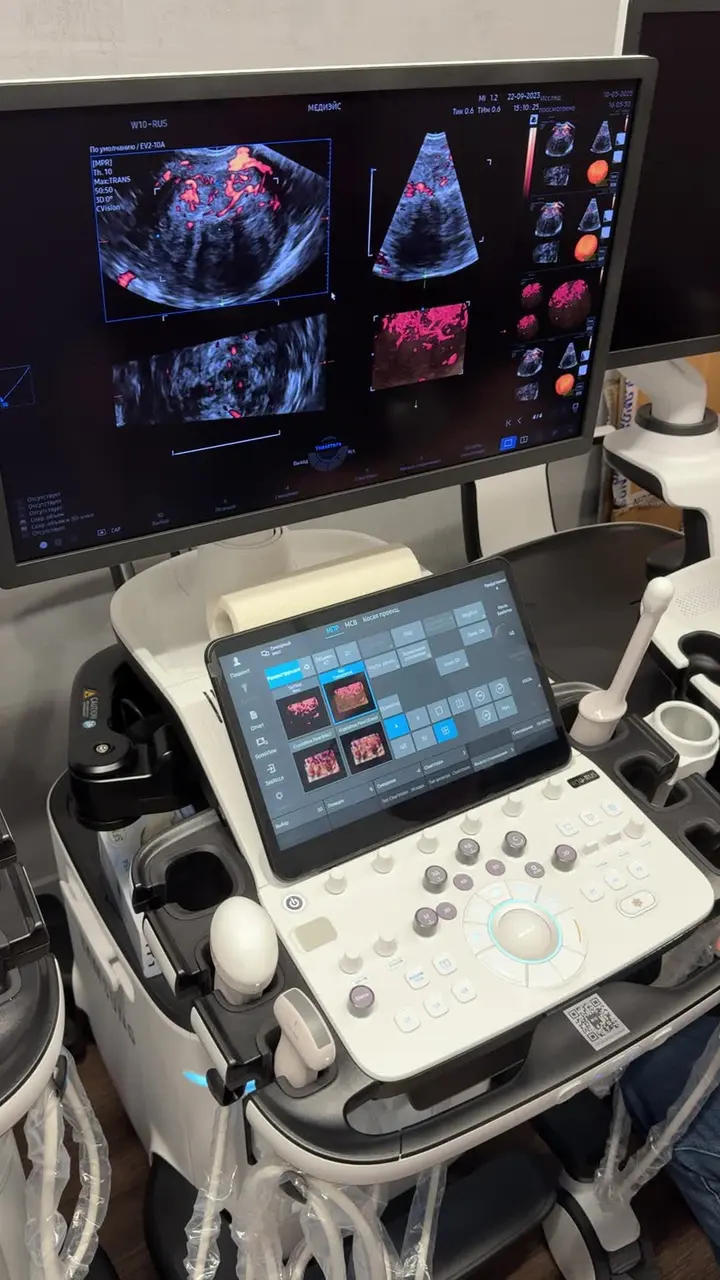

    • В режиме просмотра 3D/4D откройте вкладку VOCAL на сенсорном экране.
    • На панели справа выберите команду VOCAL — откроются инструменты функции.
    • Порядок работы: «Определение» → «Правка» → «Просмотр».
  2. 2

    Выставьте полюса и параметры контура

    • Сначала ограничьте объём полюсами: нажмите Set и трекболом подтяните верхнюю и нижнюю границы образования; на втором (перпендикулярном) срезе проверьте, что полюса стоят по краям объекта.
    • Выберите тип контура: «Общее» (быстрый автоконтур), «Плотная» (солидное образование), «Жидкость» (киста, анэхогенный объект), «Простата», «Сфера» или «Вручную».
    • Задайте точность — угол шага вращения (например, 12°, 15° или 30°): меньший угол точнее, но дольше.
    • Нажмите «Пуск» — сканер построит контур автоматически (для выбранного типа) либо даст обвести объект вручную.
  3. 3

    Поправьте контур и при необходимости задайте оболочку

    • После расчёта внизу экрана появится объём; листайте срезы стрелками ← / → и правьте линии там, где автоконтур ушёл за границу.
    • «Множественная правка» открывает сетку срезов: нажмите Set и проведите линию по истинной границе образования — точки контура подтянутся к ней. Затем «Принять контур».
    • Не устроил результат — «Восстановить контур» и постройте заново, в т.ч. полностью вручную (обводить можно на сенсорном экране или трекболом на основном мониторе).
    • Для оценки прилежащей ткани включите оболочку: «Внутри», «Снаружи» или «Симметрично» и задайте толщину — сканер посчитает три объёма: оболочки, внутренний и общий.
  4. 4

    Изучите объём и васкуляризацию

    • Переключайте режимы просмотра: поверхность образования (ROI 3D); полупрозрачный контур с кровотоком внутри (фиксированный 3D); три перпендикулярные плоскости в объёме (вид «как при КТ») — чтобы изучить кровоток со всех сторон.
    • Для энергетического допплера откройте «Гистограмму»: MG (средняя яркость), VI (индекс васкуляризации), FI (индекс кровотока), VFI (индекс перфузии).
    • Гистограмма доступна только для изображений энергетического допплера (2D/3D).

Быстрый чек-лист

  • ✓ Объём получен в 3D/4D (для индексов — ненаправленный энергетический допплер, Slow выключен)
  • ✓ Полюса выставлены по краям объекта (проверено на втором срезе)
  • ✓ Тип контура и угол шага заданы под объект
  • ✓ Контур проверен/поправлен, при необходимости включена оболочка
  • ✓ Объём (и VI/FI/VFI) сохранены

Советы

  • 💡 Обводить контур вручную можно как на сенсорном экране, так и трекболом на основном мониторе — как удобнее.
  • 💡 Чем меньше угол шага, тем точнее объём сложной формы — но и дольше расчёт; для округлых объектов достаточно 15–30°.
  • 💡 Тип контура «Жидкость» хорошо подходит для кист и фолликулов, «Плотная» — для солидных образований.
  • 💡 Индексы VI/FI/VFI зависят от настроек энергетического допплера — сравнивайте в динамике только при одинаковых параметрах.

Частые ошибки

  • ⚠ Индексы васкуляризации по направленному энергетическому допплеру (включён Slow) — для VOCAL допплер должен быть ненаправленным.
  • ⚠ Запуск без полноценного 3D-объёма — VOCAL нечего анализировать.
  • ⚠ Слишком большой угол шага на объекте сложной формы — объём занижается/завышается.
  • ⚠ Небрежный автоконтур без ручной правки границ.
  • ⚠ Сравнение индексов васкуляризации при разных настройках допплера.

Что должно получиться

Рассчитанный объём объекта по серии контуров и, для энергетического допплера, индексы васкуляризации VI/FI/VFI — воспроизводимые количественные показатели для динамического наблюдения.

Видео

Технология VOCAL
Как использовать функцию VOCAL на сканерах Samsung
