Инструкция · Кардиология

Кардиорасчёты на сканере Samsung: M-режим, Симпсон, клапаны
UZI.RU — официальный дистрибьютор Samsung Medison в России uzi.ru/instrukcii/kardioraschety-na-skanere

Справочный материал. Интерфейс и доступность функций могут незначительно отличаться в зависимости от модели УЗ-сканера Samsung и версии программного обеспечения. Всегда сверяйтесь с руководством пользователя вашего аппарата.

Распечатано: · Консультация: +7 (495) 150-38-30
или сохранить в PDF — с фирменными колонтитулами на каждой странице

Задача

Корректно выполнить базовые эхокардиографические измерения с помощью пакета «Кардиология» и получить готовый отчёт с объёмами, фракцией выброса, массой миокарда и параметрами клапанов.

Перед началом

  • Секторный фазированный (кардиологический) датчик, программа «Кардио (ЭхоКГ взрослого)»
  • Установлены опции CW (НД) и «Кардиопакет» (сердечные измерения)
  • ЭКГ подключена; данные пациента введены (для индексов — рост и вес → ППТ)
  • Подобраны частота, сектор, фокус, усиление и серая карта под пациента

Пошагово

  1. 1

    Измерения левого желудочка в M-режиме

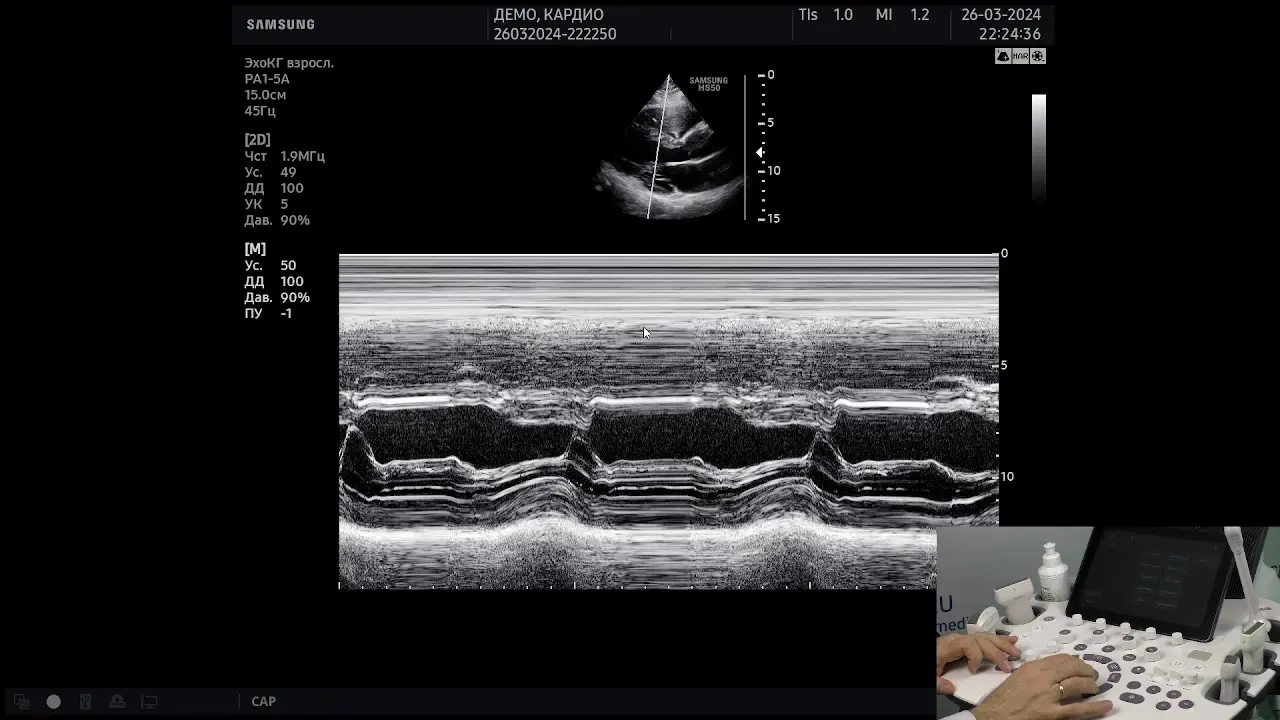

    • Получите кривую M-режима (при необходимости — анатомический M для перпендикулярного среза).
    • Кнопка «Расчёты» → папка «ЛЖ(M)» → «Все ЛЖ»: поставьте крестики на МЖП, КДР и ТЗС в диастолу и систолу.
    • В «Отчёте» получите УО, КДО, КСО, ФВ, %Сокращения и массу ЛЖ (по Тейхольцу); при введённых росте/весе добавятся СИ и индекс массы.
  2. 2

    Объёмы по Симпсону (2D)

    • Папка «ОбЛЖс по Симпсону»: выберите проекцию (2- или 4-камерная) и фазу (систола/диастола).
    • Обведите полость ЛЖ и выставьте ось (верх оси корректируется кнопкой «Изменение окон»).
    • Повторите в другой фазе; измерения в двух проекциях дают результирующие бипланарные показатели.
  3. 3

    Тканевой допплер и клапаны

    • Тканевой допплер (ДВТ/ТДК) включается из режимов Color и PW: оцените скорости e′, a′, s′ фиброзного кольца.
    • Клапаны: пакет «Кардиология» → «Клапаны» → нужный клапан; удобнее «Ручной контур» — обведите один цикл кривой.
    • Регургитация МК: «Ручной контур МР» или метод PISA (радиус + наложение скорости) — система выдаст ЭПР, объём и интенсивность регургитации.
  4. 4

    Шунты и давление в лёгочной артерии

    • Qp/Qs: измерения в выносящих трактах ЛЖ и ПЖ (ВТЛЖ/ВТПЖ) и отношение лёгочного кровотока к системному.
    • Среднее давление в ЛА по Kitabatake: в папке «ЛК» задайте период ускорения (AT) и изгнания (ET) — коэффициент AT/ET переводится в давление.
    • Нажмите «Отчёт» — все измерения собираются в единый протокол.

Быстрый чек-лист

  • ✓ Кардио-датчик · программа «Кардио» · ЭКГ · пациент с ростом/весом
  • ✓ ЛЖ в M-режиме (6 точек диастола/систола)
  • ✓ Объёмы по Симпсону в 2 проекциях
  • ✓ Тканевой допплер e′/a′/s′, клапаны ручным контуром
  • ✓ При показаниях — Qp/Qs и давление в ЛА; всё в «Отчёте»

Советы

  • 💡 Позиция датчика и укладка пациента влияют на качество больше, чем настройки прибора, — не жалейте времени на доступ.
  • 💡 Измерьте e′ на двух стенках — аппарат усреднит и сам рассчитает E/e′.
  • 💡 Для крупных взрослых снижайте частоту (ПРН), для детей — повышайте (РАЗР); уменьшайте сектор для роста частоты кадров.

Частые ошибки

  • ⚠ Работа без ЭКГ или не в программе «Кардио» — часть измерений недоступна.
  • ⚠ Неперпендикулярный M-срез без анатомического M — завышение/занижение размеров ЛЖ.
  • ⚠ Симпсон по одной проекции при доступных двух — менее точный объём.
  • ⚠ Не введены рост и вес — нет индексов (СИ, индекс массы миокарда).

Что должно получиться

Готовый эхокардиографический протокол с размерами и функцией ЛЖ (ФВ, объёмы, масса), параметрами клапанов и регургитации, а при показаниях — Qp/Qs и расчётным давлением в лёгочной артерии.
